Catalyst 9400 / 9500 / 9600 — سام تجهیز

Catalyst 9400Chassis — شاسی

C9404R

4 اسلات · Chassis — شاسی

تصویر شاسی C9404R از صفحه معرفی مدل؛ کارت‌ها، پاور و Supervisorهای دیده‌شده الزاماً همراه شاسی نیستند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9404R
Hardware PID — سخت‌افزار پایه	C9404R
نوع تجهیز	شاسی ماژولار
تعداد کل اسلات	4
اسلات کارت شبکه	2
اسلات Supervisor	2؛ شماره اسلات 2 و 3
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
حداکثر پورت مسی/1G/10G	96 با کارت مناسب؛ ظرفیت پورت به معنای بودجه PoE کامل نیست
پهنای باند هر اسلات	حداکثر 480 Gbps با C9400X-SUP-2XL؛ با سایر Supervisorها کمتر است
جایگاه پاور	4
پاورهای قابل انتخاب	C9400-PWR-3200AC / C9400-PWR-3200ACT / C9400-PWR-2100AC / C9400-PWR-3200DC
PoE — برق روی شبکه	به کارت، تعداد پاور، ولتاژ ورودی و بودجه توان وابسته است؛ حداکثر 90W برای هر پورت روی کارت مناسب
افزونگی	Dual Supervisor / NSF / SSO؛ پاور N+1 یا N+N طبق طراحی
Fan Tray — سینی فن	C9404-FAN=
Airflow — مسیر هوا	Side-to-side؛ دسترسی سرویس از جلو/عقب طبق راهنمای سخت‌افزار
ابعاد H × W × D (cm)	26.53 × 43.94 × 41.40
ارتفاع رک	6 RU
وزن شاسی با سینی فن (kg)	17.2
اقلام لازم برای دستگاه کامل	شاسی + Supervisor + کارت شبکه + پاور کافی + فن و لایسنس؛ شاسی خالی پورت شبکه عملیاتی ندارد
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

برای بودجه PoE، تعداد دستگاه‌های هم‌زمان و ولتاژ واقعی ورودی باید محاسبه شود؛ حداکثر تعداد پورت با 90W روی همه پورت‌ها یکسان نیست.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL / C9400-LC-48HX / C9400-LC-48TX / C9400-LC-12QC / C9400-LC-24XY / C9400-LC-48UX / C9400-LC-48HN / C9400-LC-48H / C9400-LC-48U / C9400-LC-48P / C9400-LC-48T / C9400-LC-48XS / C9400-LC-24XS / C9400-LC-48S / C9400-LC-24S

لایسنس‌های قابل استعلام

C9400-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9400-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9400-DNA-E-7Y — Cisco DNA Essentials — 7 سال
C9400-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9400-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9400-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9400Chassis — شاسی

C9407R

7 اسلات · Chassis — شاسی

تصویر شاسی C9407R از صفحه معرفی مدل؛ کارت‌ها، پاور و Supervisorهای دیده‌شده الزاماً همراه شاسی نیستند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9407R
Hardware PID — سخت‌افزار پایه	C9407R
نوع تجهیز	شاسی ماژولار
تعداد کل اسلات	7
اسلات کارت شبکه	5
اسلات Supervisor	2؛ شماره اسلات 3 و 4
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
حداکثر پورت مسی/1G/10G	240 با کارت مناسب؛ ظرفیت پورت به معنای بودجه PoE کامل نیست
پهنای باند هر اسلات	حداکثر 480 Gbps با C9400X-SUP-2XL؛ با سایر Supervisorها کمتر است
جایگاه پاور	8
پاورهای قابل انتخاب	C9400-PWR-3200AC / C9400-PWR-3200ACT / C9400-PWR-2100AC / C9400-PWR-3200DC
PoE — برق روی شبکه	به کارت، تعداد پاور، ولتاژ ورودی و بودجه توان وابسته است؛ حداکثر 90W برای هر پورت روی کارت مناسب
افزونگی	Dual Supervisor / NSF / SSO؛ پاور N+1 یا N+N طبق طراحی
Fan Tray — سینی فن	C9407-FAN=
Airflow — مسیر هوا	Side-to-side؛ دسترسی سرویس از جلو/عقب طبق راهنمای سخت‌افزار
ابعاد H × W × D (cm)	44.22 × 43.94 × 41.40
ارتفاع رک	10 RU
وزن شاسی با سینی فن (kg)	28.58
اقلام لازم برای دستگاه کامل	شاسی + Supervisor + کارت شبکه + پاور کافی + فن و لایسنس؛ شاسی خالی پورت شبکه عملیاتی ندارد
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

برای بودجه PoE، تعداد دستگاه‌های هم‌زمان و ولتاژ واقعی ورودی باید محاسبه شود؛ حداکثر تعداد پورت با 90W روی همه پورت‌ها یکسان نیست.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL / C9400-LC-48HX / C9400-LC-48TX / C9400-LC-12QC / C9400-LC-24XY / C9400-LC-48UX / C9400-LC-48HN / C9400-LC-48H / C9400-LC-48U / C9400-LC-48P / C9400-LC-48T / C9400-LC-48XS / C9400-LC-24XS / C9400-LC-48S / C9400-LC-24S

لایسنس‌های قابل استعلام

C9400-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9400-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9400-DNA-E-7Y — Cisco DNA Essentials — 7 سال
C9400-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9400-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9400-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9400Chassis — شاسی

C9410R

10 اسلات · Chassis — شاسی

تصویر شاسی C9410R از صفحه معرفی مدل؛ کارت‌ها، پاور و Supervisorهای دیده‌شده الزاماً همراه شاسی نیستند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9410R
Hardware PID — سخت‌افزار پایه	C9410R
نوع تجهیز	شاسی ماژولار
تعداد کل اسلات	10
اسلات کارت شبکه	8
اسلات Supervisor	2؛ شماره اسلات 5 و 6
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
حداکثر پورت مسی/1G/10G	384 با کارت مناسب؛ ظرفیت پورت به معنای بودجه PoE کامل نیست
پهنای باند هر اسلات	حداکثر 480 Gbps با C9400X-SUP-2XL؛ با سایر Supervisorها کمتر است
جایگاه پاور	8
پاورهای قابل انتخاب	C9400-PWR-3200AC / C9400-PWR-3200ACT / C9400-PWR-2100AC / C9400-PWR-3200DC
PoE — برق روی شبکه	به کارت، تعداد پاور، ولتاژ ورودی و بودجه توان وابسته است؛ حداکثر 90W برای هر پورت روی کارت مناسب
افزونگی	Dual Supervisor / NSF / SSO؛ پاور N+1 یا N+N طبق طراحی
Fan Tray — سینی فن	C9410-FAN=
Airflow — مسیر هوا	Side-to-side؛ دسترسی سرویس از جلو/عقب طبق راهنمای سخت‌افزار
ابعاد H × W × D (cm)	57.43 × 43.94 × 41.40
ارتفاع رک	13 RU
وزن شاسی با سینی فن (kg)	29.48
اقلام لازم برای دستگاه کامل	شاسی + Supervisor + کارت شبکه + پاور کافی + فن و لایسنس؛ شاسی خالی پورت شبکه عملیاتی ندارد
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

برای بودجه PoE، تعداد دستگاه‌های هم‌زمان و ولتاژ واقعی ورودی باید محاسبه شود؛ حداکثر تعداد پورت با 90W روی همه پورت‌ها یکسان نیست.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL / C9400-LC-48HX / C9400-LC-48TX / C9400-LC-12QC / C9400-LC-24XY / C9400-LC-48UX / C9400-LC-48HN / C9400-LC-48H / C9400-LC-48U / C9400-LC-48P / C9400-LC-48T / C9400-LC-48XS / C9400-LC-24XS / C9400-LC-48S / C9400-LC-24S

لایسنس‌های قابل استعلام

C9400-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9400-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9400-DNA-E-7Y — Cisco DNA Essentials — 7 سال
C9400-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9400-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9400-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-12QC

12 × 40G QSFP+ یا 4 × 100G QSFP28 + 4 × 40G QSFP+ · Fiber Line Cards — کارت‌های فیبر

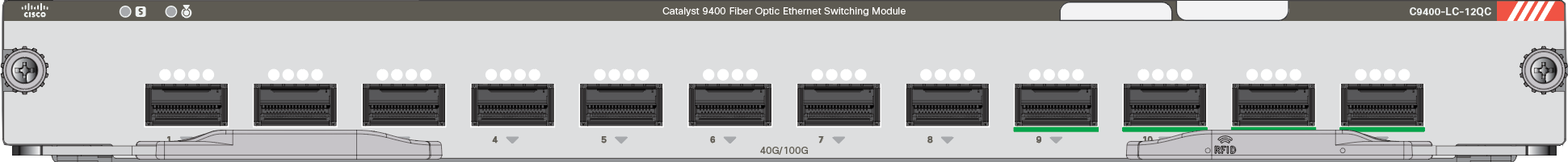

نمای مدل C9400-LC-12QC در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-12QC
Hardware PID — سخت‌افزار پایه	C9400-LC-12QC
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	12 × 40G QSFP+ یا 4 × 100G QSFP28 + 4 × 40G QSFP+
PoE — برق روی شبکه	ندارد
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	480 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	17.12.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست.

قطعات مرتبط: C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-24S

24 × 1G SFP · Fiber Line Cards — کارت‌های فیبر

نمای مدل C9400-LC-24S در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-24S
Hardware PID — سخت‌افزار پایه	C9400-LC-24S
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	24 × 1G SFP
PoE — برق روی شبکه	ندارد
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	24 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	16.8.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-24XS

24 × 1/10G SFP/SFP+ · Fiber Line Cards — کارت‌های فیبر

نمای مدل C9400-LC-24XS در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-24XS
Hardware PID — سخت‌افزار پایه	C9400-LC-24XS
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	24 × 1/10G SFP/SFP+
PoE — برق روی شبکه	ندارد
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	240 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	16.6.2
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-24XY

20 × 25G SFP28 + 4 × 10G SFP+ · Fiber Line Cards — کارت‌های فیبر

نمای مدل C9400-LC-24XY در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-24XY
Hardware PID — سخت‌افزار پایه	C9400-LC-24XY
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	20 × 25G SFP28 + 4 × 10G SFP+
PoE — برق روی شبکه	ندارد
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	480 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	17.12.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست.

قطعات مرتبط: C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-48H

48 × 10/100/1000 RJ45 · Copper Line Cards — کارت‌های مسی

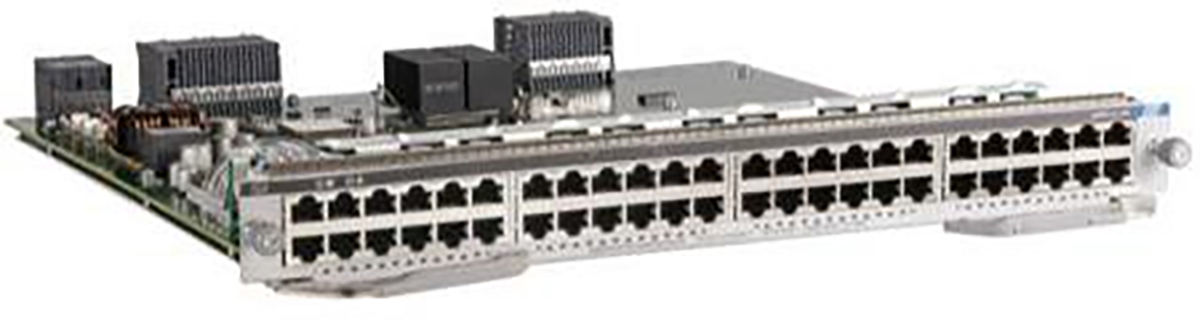

نمای مدل C9400-LC-48H در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-48H
Hardware PID — سخت‌افزار پایه	C9400-LC-48H
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	48 × 10/100/1000 RJ45
PoE — برق روی شبکه	UPOE+ تا 90W برای هر پورت
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	48 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	16.12.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست. تأمین توان هم‌زمان همه پورت‌ها به بودجه پاور شاسی و ولتاژ ورودی وابسته است.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-48HN

48 × 100M/1/2.5/5G RJ45 · Copper Line Cards — کارت‌های مسی

نمای مدل C9400-LC-48HN در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-48HN
Hardware PID — سخت‌افزار پایه	C9400-LC-48HN
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	48 × 100M/1/2.5/5G RJ45
PoE — برق روی شبکه	UPOE+ تا 90W برای هر پورت
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	240 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	17.5.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست. تأمین توان هم‌زمان همه پورت‌ها به بودجه پاور شاسی و ولتاژ ورودی وابسته است.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-48HX

48 × 100M/1/2.5/5/10G RJ45 · Copper Line Cards — کارت‌های مسی

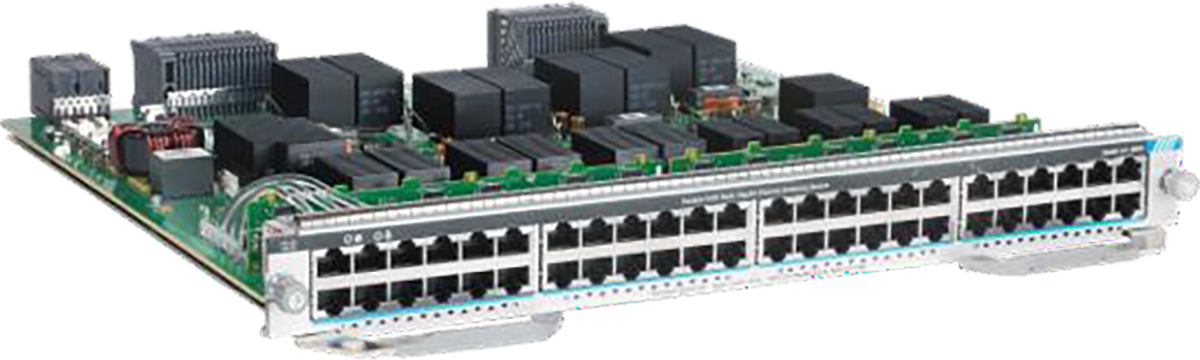

نمای مدل C9400-LC-48HX در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-48HX
Hardware PID — سخت‌افزار پایه	C9400-LC-48HX
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	48 × 100M/1/2.5/5/10G RJ45
PoE — برق روی شبکه	UPOE+ تا 90W برای هر پورت
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	480 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	17.8.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست. تأمین توان هم‌زمان همه پورت‌ها به بودجه پاور شاسی و ولتاژ ورودی وابسته است.

قطعات مرتبط: C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-48P

48 × 10/100/1000 RJ45 · Copper Line Cards — کارت‌های مسی

نمای مدل C9400-LC-48P در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-48P
Hardware PID — سخت‌افزار پایه	C9400-LC-48P
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	48 × 10/100/1000 RJ45
PoE — برق روی شبکه	PoE+ تا 30W برای هر پورت
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	48 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	16.8.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست. تأمین توان هم‌زمان همه پورت‌ها به بودجه پاور شاسی و ولتاژ ورودی وابسته است.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-48S

48 × 1G SFP · Fiber Line Cards — کارت‌های فیبر

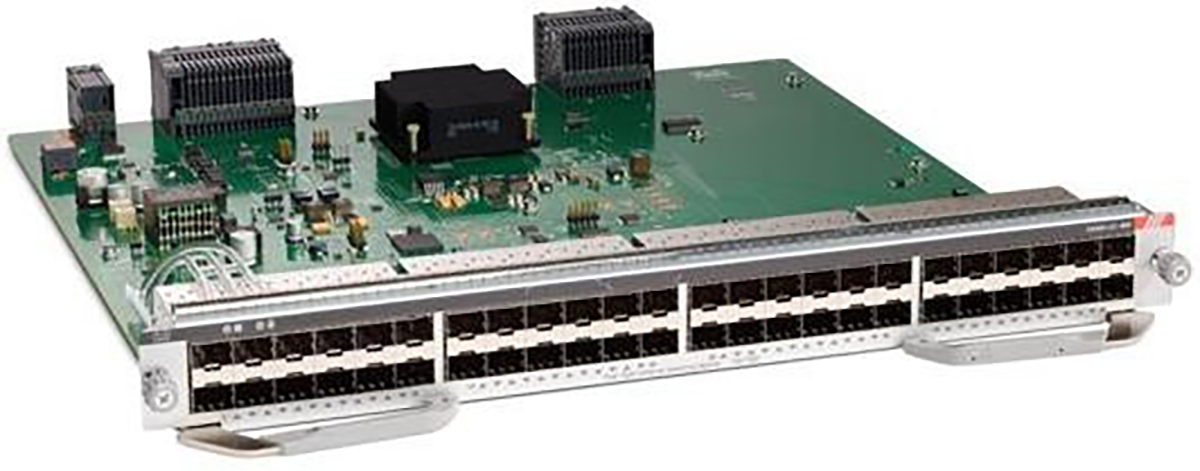

نمای مدل C9400-LC-48S در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-48S
Hardware PID — سخت‌افزار پایه	C9400-LC-48S
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	48 × 1G SFP
PoE — برق روی شبکه	ندارد
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	48 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	16.8.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-48T

48 × 10/100/1000 RJ45 · Copper Line Cards — کارت‌های مسی

نمای مدل C9400-LC-48T در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-48T
Hardware PID — سخت‌افزار پایه	C9400-LC-48T
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	48 × 10/100/1000 RJ45
PoE — برق روی شبکه	ندارد؛ Data Only
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	48 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	16.6.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-48TX

48 × 100M/1/2.5/5/10G RJ45 · Copper Line Cards — کارت‌های مسی

نمای مدل C9400-LC-48TX در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-48TX
Hardware PID — سخت‌افزار پایه	C9400-LC-48TX
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	48 × 100M/1/2.5/5/10G RJ45
PoE — برق روی شبکه	ندارد؛ Data Only
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	480 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	17.13.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست.

قطعات مرتبط: C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-48U

48 × 10/100/1000 RJ45 · Copper Line Cards — کارت‌های مسی

نمای مدل C9400-LC-48U در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-48U
Hardware PID — سخت‌افزار پایه	C9400-LC-48U
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	48 × 10/100/1000 RJ45
PoE — برق روی شبکه	UPOE تا 60W برای هر پورت
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	48 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	16.6.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست. تأمین توان هم‌زمان همه پورت‌ها به بودجه پاور شاسی و ولتاژ ورودی وابسته است.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-48UX

24 × 100M/1/2.5/5/10G + 24 × 10/100/1000 RJ45 · Copper Line Cards — کارت‌های مسی

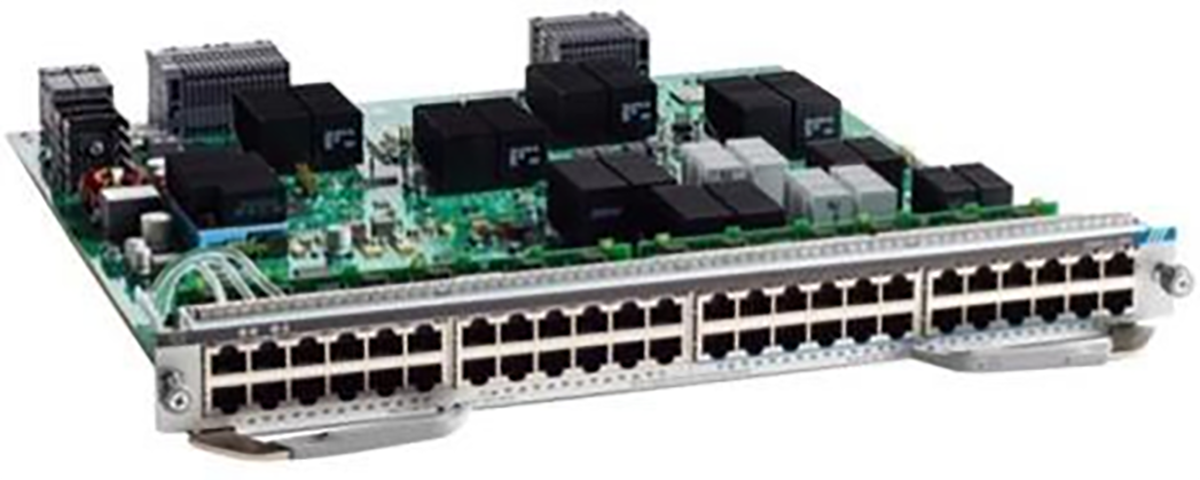

نمای مدل C9400-LC-48UX در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-48UX
Hardware PID — سخت‌افزار پایه	C9400-LC-48UX
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	24 × 100M/1/2.5/5/10G + 24 × 10/100/1000 RJ45
PoE — برق روی شبکه	UPOE تا 60W برای هر پورت
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	240 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	16.6.2
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست. تأمین توان هم‌زمان همه پورت‌ها به بودجه پاور شاسی و ولتاژ ورودی وابسته است.

قطعات مرتبط: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Line Card — کارت شبکه

C9400-LC-48XS

48 × 1/10G SFP/SFP+ · Fiber Line Cards — کارت‌های فیبر

نمای مدل C9400-LC-48XS در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-LC-48XS
Hardware PID — سخت‌افزار پایه	C9400-LC-48XS
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	48 × 1/10G SFP/SFP+
PoE — برق روی شبکه	ندارد
شاسی سازگار	C9404R / C9407R / C9410R
Supervisor سازگار	C9400X-SUP-2 / C9400X-SUP-2XL
پهنای باند حداکثر کارت	480 Gbps؛ پهنای باند مؤثر با شاسی و Supervisor محدود می‌شود
حداقل IOS XE پشتیبانی سخت‌افزار	17.8.1
جایگاه نصب	یک اسلات غیر Supervisor
ابعاد H × W × D (cm)	4.06 × 37.90 × 37.00
Jumbo Frame	9216 bytes
ماژول و کابل	برای پورت نوری، سازگاری Transceiver و سرعت باید در TMG بررسی شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

این قطعه سوییچ مستقل نیست و روی شاسی سازگار نصب می‌شود. حداقل نسخه کارت، جایگزین بررسی سازگاری کل شاسی و Supervisor نیست.

قطعات مرتبط: C9400X-SUP-2 / C9400X-SUP-2XL

منبع سیسکو — منبع عکس

Catalyst 9400Supervisor — ماژول پردازشیپایان فروش سیسکو

C9400-SUP-1

UADP 2.0 · Supervisor Engines — ماژول‌های پردازشی

نمای مدل C9400-SUP-1 در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-SUP-1
Hardware PID — سخت‌افزار پایه	C9400-SUP-1
نوع تجهیز	Supervisor — ماژول پردازشی
شاسی سازگار	C9404R / C9407R / C9410R
پهنای باند اسلات در C9404R / C9407R / C9410R	80 / 80 / 80 Gbps
ظرفیت مرکزی حداکثر (سازنده)	1.44 Tbps
Forwarding Rate — نرخ ارسال	900 Mpps IPv4
ASIC — تراشه	UADP 2.0
DRAM	16 GB
Flash	10 GB
SSD اختیاری	تا 960 GB مطابق راهنمای قطعه
پورت‌های آپ‌لینک	تا 8 × 1/10G یا 2 × 40G؛ فعال‌بودن پورت‌ها به حالت افزونگی وابسته است
حداقل IOS XE پشتیبانی سخت‌افزار	16.6.1؛ برای C9404R از 16.9.1
افزونگی	Supervisor هم‌مدل و ترکیب سازگار برای SSO/NSF؛ ترکیب دو نسل مجاز فرض نشده است
Jumbo Frame	9216 bytes
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
چرخه عمر	پایان فروش سیسکو: 2025-04-30؛ پایان پشتیبانی: 2030-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: C9404R / C9407R / C9410R / C9400-LC-48UX / C9400-LC-48HN / C9400-LC-48H / C9400-LC-48U / C9400-LC-48P / C9400-LC-48T / C9400-LC-24XS / C9400-LC-48S / C9400-LC-24S

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9400Supervisor — ماژول پردازشیپایان فروش سیسکو

C9400-SUP-1XL

UADP 2.0 · Supervisor Engines — ماژول‌های پردازشی

نمای مدل C9400-SUP-1XL در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-SUP-1XL
Hardware PID — سخت‌افزار پایه	C9400-SUP-1XL
نوع تجهیز	Supervisor — ماژول پردازشی
شاسی سازگار	C9404R / C9407R / C9410R
پهنای باند اسلات در C9404R / C9407R / C9410R	240 / 120 / 80 Gbps
ظرفیت مرکزی حداکثر (سازنده)	1.44 Tbps
Forwarding Rate — نرخ ارسال	900 Mpps IPv4
ASIC — تراشه	UADP 2.0
DRAM	16 GB
Flash	10 GB
SSD اختیاری	تا 960 GB مطابق راهنمای قطعه
پورت‌های آپ‌لینک	تا 8 × 1/10G یا 2 × 40G؛ فعال‌بودن پورت‌ها به حالت افزونگی وابسته است
حداقل IOS XE پشتیبانی سخت‌افزار	16.6.2؛ برای C9404R از 16.9.1
افزونگی	Supervisor هم‌مدل و ترکیب سازگار برای SSO/NSF؛ ترکیب دو نسل مجاز فرض نشده است
Jumbo Frame	9216 bytes
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
چرخه عمر	پایان فروش سیسکو: 2025-04-30؛ پایان پشتیبانی: 2030-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: C9404R / C9407R / C9410R / C9400-LC-48UX / C9400-LC-48HN / C9400-LC-48H / C9400-LC-48U / C9400-LC-48P / C9400-LC-48T / C9400-LC-24XS / C9400-LC-48S / C9400-LC-24S

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9400Supervisor — ماژول پردازشیپایان فروش سیسکو

C9400-SUP-1XL-Y

UADP 2.0 · Supervisor Engines — ماژول‌های پردازشی

نمای مدل C9400-SUP-1XL-Y در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400-SUP-1XL-Y
Hardware PID — سخت‌افزار پایه	C9400-SUP-1XL-Y
نوع تجهیز	Supervisor — ماژول پردازشی
شاسی سازگار	C9404R / C9407R / C9410R
پهنای باند اسلات در C9404R / C9407R / C9410R	240 / 120 / 80 Gbps
ظرفیت مرکزی حداکثر (سازنده)	1.44 Tbps
Forwarding Rate — نرخ ارسال	900 Mpps IPv4
ASIC — تراشه	UADP 2.0
DRAM	16 GB
Flash	10 GB
SSD اختیاری	تا 960 GB مطابق راهنمای قطعه
پورت‌های آپ‌لینک	تا 8 × 1/10G، یا 2 × 25G، یا 2 × 40G؛ حالت‌ها هم‌زمان جمع نمی‌شوند
حداقل IOS XE پشتیبانی سخت‌افزار	16.9.1
افزونگی	Supervisor هم‌مدل و ترکیب سازگار برای SSO/NSF؛ ترکیب دو نسل مجاز فرض نشده است
Jumbo Frame	9216 bytes
محدودیت MACsec	روی خود Supervisor، MACsec سخت‌افزاری پشتیبانی نمی‌شود؛ قابلیت کارت باید جداگانه بررسی شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
چرخه عمر	پایان فروش سیسکو: 2025-04-30؛ پایان پشتیبانی: 2030-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: C9404R / C9407R / C9410R / C9400-LC-48UX / C9400-LC-48HN / C9400-LC-48H / C9400-LC-48U / C9400-LC-48P / C9400-LC-48T / C9400-LC-24XS / C9400-LC-48S / C9400-LC-24S

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9400Supervisor — ماژول پردازشی

C9400X-SUP-2

UADP 3.0sec · Supervisor Engines — ماژول‌های پردازشی

نمای مدل C9400X-SUP-2 در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400X-SUP-2
Hardware PID — سخت‌افزار پایه	C9400X-SUP-2
نوع تجهیز	Supervisor — ماژول پردازشی
شاسی سازگار	C9404R / C9407R / C9410R
پهنای باند اسلات در C9404R / C9407R / C9410R	240 / 240 / 240 Gbps
ظرفیت مرکزی حداکثر (سازنده)	9.6 Tbps
Forwarding Rate — نرخ ارسال	3 Bpps
ASIC — تراشه	UADP 3.0sec
DRAM	16 GB
Flash	20 GB
SSD اختیاری	تا 960 GB مطابق راهنمای قطعه
پورت‌های آپ‌لینک	تا 4 × 40/100G و 4 × 10/25G؛ طبق حالت کار و جدول پورت‌ها
حداقل IOS XE پشتیبانی سخت‌افزار	17.7.1
افزونگی	Supervisor هم‌مدل و ترکیب سازگار برای SSO/NSF؛ ترکیب دو نسل مجاز فرض نشده است
Jumbo Frame	9216 bytes
IPsec	قابلیت سخت‌افزاری تا 100G؛ به نسخه و لایسنس سازگار وابسته است
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: C9404R / C9407R / C9410R / C9400-LC-48HX / C9400-LC-48TX / C9400-LC-12QC / C9400-LC-24XY / C9400-LC-48UX / C9400-LC-48HN / C9400-LC-48H / C9400-LC-48U / C9400-LC-48P / C9400-LC-48T / C9400-LC-48XS / C9400-LC-24XS / C9400-LC-48S / C9400-LC-24S

منبع سیسکو — منبع عکس

Catalyst 9400Supervisor — ماژول پردازشی

C9400X-SUP-2XL

UADP 3.0sec · Supervisor Engines — ماژول‌های پردازشی

نمای مدل C9400X-SUP-2XL در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2024 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9400X-SUP-2XL
Hardware PID — سخت‌افزار پایه	C9400X-SUP-2XL
نوع تجهیز	Supervisor — ماژول پردازشی
شاسی سازگار	C9404R / C9407R / C9410R
پهنای باند اسلات در C9404R / C9407R / C9410R	480 / 480 / 480 Gbps
ظرفیت مرکزی حداکثر (سازنده)	9.6 Tbps
Forwarding Rate — نرخ ارسال	3 Bpps
ASIC — تراشه	UADP 3.0sec
DRAM	16 GB
Flash	20 GB
SSD اختیاری	تا 960 GB مطابق راهنمای قطعه
پورت‌های آپ‌لینک	تا 4 × 40/100G و 4 × 10/25G؛ طبق حالت کار و جدول پورت‌ها
حداقل IOS XE پشتیبانی سخت‌افزار	17.7.1
افزونگی	Supervisor هم‌مدل و ترکیب سازگار برای SSO/NSF؛ ترکیب دو نسل مجاز فرض نشده است
Jumbo Frame	9216 bytes
IPsec	قابلیت سخت‌افزاری تا 100G؛ به نسخه و لایسنس سازگار وابسته است
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: C9404R / C9407R / C9410R / C9400-LC-48HX / C9400-LC-48TX / C9400-LC-12QC / C9400-LC-24XY / C9400-LC-48UX / C9400-LC-48HN / C9400-LC-48H / C9400-LC-48U / C9400-LC-48P / C9400-LC-48T / C9400-LC-48XS / C9400-LC-24XS / C9400-LC-48S / C9400-LC-24S

منبع سیسکو — منبع عکس

Catalyst 9500Bundle — باندلپایان فروش سیسکو

C9500-16X-2Q-A

16 × 1/10G + 2 × 40G · Network Advantage

تصویر شاسی پایه C9500-16X؛ نوع ماژول، سطح لایسنس و تعداد شاسی از فهرست اقلام باندل مشخص می‌شود. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-16X-2Q-A
Hardware PID — سخت‌افزار پایه	C9500-16X
نوع تجهیز	باندل سوییچ
پورت‌ها و سرعت	16 × 1/10G + 2 × 40G
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	480 Gbps
Forwarding Rate — نرخ ارسال	360 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	10.7
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
اقلام باندل	1 دستگاه + ماژول C9500-NM-2Q
تعداد شاسی در این SKU	1
چرخه عمر	پایان فروش سیسکو: 2026-04-30؛ پایان پشتیبانی: 2031-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند. عکس، شاسی پایه را نشان می‌دهد؛ برای باندل‌ها نوع ماژول و تعداد دستگاه از فهرست اقلام ملاک است.

قطعات مرتبط: C9500-NM-2Q

لایسنس‌های قابل استعلام

C9500-DNA-L-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-L-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-L-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Bundle — باندلپایان فروش سیسکو

C9500-16X-2Q-E

16 × 1/10G + 2 × 40G · Network Essentials

تصویر شاسی پایه C9500-16X؛ نوع ماژول، سطح لایسنس و تعداد شاسی از فهرست اقلام باندل مشخص می‌شود. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-16X-2Q-E
Hardware PID — سخت‌افزار پایه	C9500-16X
نوع تجهیز	باندل سوییچ
پورت‌ها و سرعت	16 × 1/10G + 2 × 40G
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	480 Gbps
Forwarding Rate — نرخ ارسال	360 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	10.7
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
اقلام باندل	1 دستگاه + ماژول C9500-NM-2Q
تعداد شاسی در این SKU	1
چرخه عمر	پایان فروش سیسکو: 2026-04-30؛ پایان پشتیبانی: 2031-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند. عکس، شاسی پایه را نشان می‌دهد؛ برای باندل‌ها نوع ماژول و تعداد دستگاه از فهرست اقلام ملاک است.

قطعات مرتبط: C9500-NM-2Q

لایسنس‌های قابل استعلام

C9500-DNA-L-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-L-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-L-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Bundle — باندلپایان فروش سیسکو

C9500-24X-A

16 × 1/10G + 8 × 1/10G · Network Advantage

تصویر شاسی پایه C9500-16X؛ نوع ماژول، سطح لایسنس و تعداد شاسی از فهرست اقلام باندل مشخص می‌شود. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-24X-A
Hardware PID — سخت‌افزار پایه	C9500-16X
نوع تجهیز	باندل سوییچ
پورت‌ها و سرعت	16 × 1/10G + 8 × 1/10G
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	480 Gbps
Forwarding Rate — نرخ ارسال	360 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	10.7
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
اقلام باندل	شاسی 16X + ماژول C9500-NM-8X؛ مدل شاسی مستقل 24X نیست
تعداد شاسی در این SKU	1
چرخه عمر	پایان فروش سیسکو: 2026-04-30؛ پایان پشتیبانی: 2031-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند. عکس، شاسی پایه را نشان می‌دهد؛ برای باندل‌ها نوع ماژول و تعداد دستگاه از فهرست اقلام ملاک است.

قطعات مرتبط: C9500-NM-8X

لایسنس‌های قابل استعلام

C9500-DNA-L-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-L-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-L-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Bundle — باندلپایان فروش سیسکو

C9500-24X-E

16 × 1/10G + 8 × 1/10G · Network Essentials

تصویر شاسی پایه C9500-16X؛ نوع ماژول، سطح لایسنس و تعداد شاسی از فهرست اقلام باندل مشخص می‌شود. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-24X-E
Hardware PID — سخت‌افزار پایه	C9500-16X
نوع تجهیز	باندل سوییچ
پورت‌ها و سرعت	16 × 1/10G + 8 × 1/10G
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	480 Gbps
Forwarding Rate — نرخ ارسال	360 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	10.7
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
اقلام باندل	شاسی 16X + ماژول C9500-NM-8X؛ مدل شاسی مستقل 24X نیست
تعداد شاسی در این SKU	1
چرخه عمر	پایان فروش سیسکو: 2026-04-30؛ پایان پشتیبانی: 2031-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند. عکس، شاسی پایه را نشان می‌دهد؛ برای باندل‌ها نوع ماژول و تعداد دستگاه از فهرست اقلام ملاک است.

قطعات مرتبط: C9500-NM-8X

لایسنس‌های قابل استعلام

C9500-DNA-L-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-L-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-L-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Bundle — باندلپایان فروش سیسکو

C9500-40X-2Q-A

40 × 1/10G + 2 × 40G · Network Advantage

تصویر شاسی پایه C9500-40X؛ نوع ماژول، سطح لایسنس و تعداد شاسی از فهرست اقلام باندل مشخص می‌شود. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-40X-2Q-A
Hardware PID — سخت‌افزار پایه	C9500-40X
نوع تجهیز	باندل سوییچ
پورت‌ها و سرعت	40 × 1/10G + 2 × 40G
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	960 Gbps
Forwarding Rate — نرخ ارسال	720 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
اقلام باندل	1 دستگاه + ماژول C9500-NM-2Q
تعداد شاسی در این SKU	1
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند. عکس، شاسی پایه را نشان می‌دهد؛ برای باندل‌ها نوع ماژول و تعداد دستگاه از فهرست اقلام ملاک است.

قطعات مرتبط: C9500-NM-2Q

لایسنس‌های قابل استعلام

C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Bundle — باندلپایان فروش سیسکو

C9500-40X-2Q-E

40 × 1/10G + 2 × 40G · Network Essentials

تصویر شاسی پایه C9500-40X؛ نوع ماژول، سطح لایسنس و تعداد شاسی از فهرست اقلام باندل مشخص می‌شود. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-40X-2Q-E
Hardware PID — سخت‌افزار پایه	C9500-40X
نوع تجهیز	باندل سوییچ
پورت‌ها و سرعت	40 × 1/10G + 2 × 40G
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	960 Gbps
Forwarding Rate — نرخ ارسال	720 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
اقلام باندل	1 دستگاه + ماژول C9500-NM-2Q
تعداد شاسی در این SKU	1
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند. عکس، شاسی پایه را نشان می‌دهد؛ برای باندل‌ها نوع ماژول و تعداد دستگاه از فهرست اقلام ملاک است.

قطعات مرتبط: C9500-NM-2Q

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Bundle — باندلپایان فروش سیسکو

C9500-48X-A

40 × 1/10G + 8 × 1/10G · Network Advantage

تصویر شاسی پایه C9500-40X؛ نوع ماژول، سطح لایسنس و تعداد شاسی از فهرست اقلام باندل مشخص می‌شود. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-48X-A
Hardware PID — سخت‌افزار پایه	C9500-40X
نوع تجهیز	باندل سوییچ
پورت‌ها و سرعت	40 × 1/10G + 8 × 1/10G
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	960 Gbps
Forwarding Rate — نرخ ارسال	720 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
اقلام باندل	شاسی 40X + ماژول C9500-NM-8X؛ مدل شاسی مستقل 48X نیست
تعداد شاسی در این SKU	1
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند. عکس، شاسی پایه را نشان می‌دهد؛ برای باندل‌ها نوع ماژول و تعداد دستگاه از فهرست اقلام ملاک است.

قطعات مرتبط: C9500-NM-8X

لایسنس‌های قابل استعلام

C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Bundle — باندلپایان فروش سیسکو

C9500-48X-E

40 × 1/10G + 8 × 1/10G · Network Essentials

تصویر شاسی پایه C9500-40X؛ نوع ماژول، سطح لایسنس و تعداد شاسی از فهرست اقلام باندل مشخص می‌شود. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-48X-E
Hardware PID — سخت‌افزار پایه	C9500-40X
نوع تجهیز	باندل سوییچ
پورت‌ها و سرعت	40 × 1/10G + 8 × 1/10G
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	960 Gbps
Forwarding Rate — نرخ ارسال	720 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
اقلام باندل	شاسی 40X + ماژول C9500-NM-8X؛ مدل شاسی مستقل 48X نیست
تعداد شاسی در این SKU	1
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند. عکس، شاسی پایه را نشان می‌دهد؛ برای باندل‌ها نوع ماژول و تعداد دستگاه از فهرست اقلام ملاک است.

قطعات مرتبط: C9500-NM-8X

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Bundle — باندل

C9500-48Y4C-A-BUN

2 دستگاه، هرکدام 48 × 1/10/25G + 4 × 40/100G · Network Advantage

تصویر شاسی پایه C9500-48Y4C؛ نوع ماژول، سطح لایسنس و تعداد شاسی از فهرست اقلام باندل مشخص می‌شود.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-48Y4C-A-BUN
Hardware PID — سخت‌افزار پایه	C9500-48Y4C
نوع تجهیز	باندل سوییچ
پورت‌ها و سرعت	2 دستگاه، هرکدام 48 × 1/10/25G + 4 × 40/100G
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	3.2 Tbps
Forwarding Rate — نرخ ارسال	1 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 45.72
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	9.96
پاورهای سازگار	C9K-PWR-650WAC-R / C9K-PWR-650WACL-R / C9K-PWR-930WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T1-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
اقلام باندل	2 × C9500-48Y4C + 8 × QSFP-40/100-SRBD؛ تعداد و مدت اشتراک جداگانه تأیید می‌شود
تعداد شاسی در این SKU	2
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند. عکس، شاسی پایه را نشان می‌دهد؛ برای باندل‌ها نوع ماژول و تعداد دستگاه از فهرست اقلام ملاک است.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-12Q

12 × 40G QSFP+ · 9500 Standard — مدل‌های استاندارد

نمای مدل C9500-12Q در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-12Q
Hardware PID — سخت‌افزار پایه	C9500-12Q
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	12 × 40G QSFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	960 Gbps
Forwarding Rate — نرخ ارسال	720 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	مدل پایه؛ باندل A/E در استعلام انتخاب شود
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-L-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-L-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-L-E-7Y — Cisco DNA Essentials — 7 سال
C9500-DNA-L-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-L-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-L-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-12Q-A

12 × 40G QSFP+ · Network Advantage

نمای مدل C9500-12Q در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-12Q-A
Hardware PID — سخت‌افزار پایه	C9500-12Q
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	12 × 40G QSFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	960 Gbps
Forwarding Rate — نرخ ارسال	720 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-L-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-L-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-L-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-12Q-E

12 × 40G QSFP+ · Network Essentials

نمای مدل C9500-12Q در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-12Q-E
Hardware PID — سخت‌افزار پایه	C9500-12Q
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	12 × 40G QSFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	960 Gbps
Forwarding Rate — نرخ ارسال	720 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-L-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-L-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-L-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-16X

16 × 1/10G SFP/SFP+ · 9500 Standard — مدل‌های استاندارد

نمای مدل C9500-16X در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-16X
Hardware PID — سخت‌افزار پایه	C9500-16X
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	16 × 1/10G SFP/SFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	480 Gbps
Forwarding Rate — نرخ ارسال	360 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	10.7
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	مدل پایه؛ باندل A/E در استعلام انتخاب شود
چرخه عمر	پایان فروش سیسکو: 2026-04-30؛ پایان پشتیبانی: 2031-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: C9500-NM-8X / C9500-NM-2Q

لایسنس‌های قابل استعلام

C9500-DNA-L-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-L-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-L-E-7Y — Cisco DNA Essentials — 7 سال
C9500-DNA-L-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-L-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-L-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-16X-A

16 × 1/10G SFP/SFP+ · Network Advantage

نمای مدل C9500-16X در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-16X-A
Hardware PID — سخت‌افزار پایه	C9500-16X
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	16 × 1/10G SFP/SFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	480 Gbps
Forwarding Rate — نرخ ارسال	360 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	10.7
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
چرخه عمر	پایان فروش سیسکو: 2026-04-30؛ پایان پشتیبانی: 2031-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: C9500-NM-8X / C9500-NM-2Q

لایسنس‌های قابل استعلام

C9500-DNA-L-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-L-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-L-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-16X-E

16 × 1/10G SFP/SFP+ · Network Essentials

نمای مدل C9500-16X در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-16X-E
Hardware PID — سخت‌افزار پایه	C9500-16X
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	16 × 1/10G SFP/SFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	480 Gbps
Forwarding Rate — نرخ ارسال	360 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	10.7
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
چرخه عمر	پایان فروش سیسکو: 2026-04-30؛ پایان پشتیبانی: 2031-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: C9500-NM-8X / C9500-NM-2Q

لایسنس‌های قابل استعلام

C9500-DNA-L-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-L-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-L-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-24Q

24 × 40G QSFP+ · 9500 Standard — مدل‌های استاندارد

نمای مدل C9500-24Q در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-24Q
Hardware PID — سخت‌افزار پایه	C9500-24Q
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	24 × 40G QSFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	1.92 Tbps
Forwarding Rate — نرخ ارسال	1,440 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	مدل پایه؛ باندل A/E در استعلام انتخاب شود
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال
C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-24Q-A

24 × 40G QSFP+ · Network Advantage

نمای مدل C9500-24Q در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-24Q-A
Hardware PID — سخت‌افزار پایه	C9500-24Q
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	24 × 40G QSFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	1.92 Tbps
Forwarding Rate — نرخ ارسال	1,440 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-24Q-E

24 × 40G QSFP+ · Network Essentials

نمای مدل C9500-24Q در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-24Q-E
Hardware PID — سخت‌افزار پایه	C9500-24Q
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	24 × 40G QSFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	1.92 Tbps
Forwarding Rate — نرخ ارسال	1,440 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-24Y4C

24 × 1/10/25G SFP28 + 4 × 40/100G QSFP28 · 9500 High Performance — مدل‌های پرظرفیت

نمای مدل C9500-24Y4C در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-24Y4C
Hardware PID — سخت‌افزار پایه	C9500-24Y4C
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	24 × 1/10/25G SFP28 + 4 × 40/100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	2.0 Tbps
Forwarding Rate — نرخ ارسال	1 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 45.72
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	9.52
پاورهای سازگار	C9K-PWR-650WAC-R / C9K-PWR-650WACL-R / C9K-PWR-930WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T1-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	مدل پایه؛ باندل A/E در استعلام انتخاب شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-L-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-L-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-L-E-7Y — Cisco DNA Essentials — 7 سال
C9500-DNA-L-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-L-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-L-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-24Y4C-A

24 × 1/10/25G SFP28 + 4 × 40/100G QSFP28 · Network Advantage

نمای مدل C9500-24Y4C در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-24Y4C-A
Hardware PID — سخت‌افزار پایه	C9500-24Y4C
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	24 × 1/10/25G SFP28 + 4 × 40/100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	2.0 Tbps
Forwarding Rate — نرخ ارسال	1 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 45.72
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	9.52
پاورهای سازگار	C9K-PWR-650WAC-R / C9K-PWR-650WACL-R / C9K-PWR-930WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T1-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-L-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-L-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-L-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-24Y4C-E

24 × 1/10/25G SFP28 + 4 × 40/100G QSFP28 · Network Essentials

نمای مدل C9500-24Y4C در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-24Y4C-E
Hardware PID — سخت‌افزار پایه	C9500-24Y4C
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	24 × 1/10/25G SFP28 + 4 × 40/100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	2.0 Tbps
Forwarding Rate — نرخ ارسال	1 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 45.72
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	9.52
پاورهای سازگار	C9K-PWR-650WAC-R / C9K-PWR-650WACL-R / C9K-PWR-930WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T1-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-L-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-L-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-L-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-32C

32 × 40/100G QSFP28 · 9500 High Performance — مدل‌های پرظرفیت

نمای مدل C9500-32C در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-32C
Hardware PID — سخت‌افزار پایه	C9500-32C
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	32 × 40/100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	6.4 Tbps
Forwarding Rate — نرخ ارسال	2 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 53.85
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.63
پاورهای سازگار	C9K-PWR-1600WAC-R / C9K-PWR-1600WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T2-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	مدل پایه؛ باندل A/E در استعلام انتخاب شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال
C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-32C-A

32 × 40/100G QSFP28 · Network Advantage

نمای مدل C9500-32C در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-32C-A
Hardware PID — سخت‌افزار پایه	C9500-32C
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	32 × 40/100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	6.4 Tbps
Forwarding Rate — نرخ ارسال	2 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 53.85
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.63
پاورهای سازگار	C9K-PWR-1600WAC-R / C9K-PWR-1600WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T2-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-32C-E

32 × 40/100G QSFP28 · Network Essentials

نمای مدل C9500-32C در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-32C-E
Hardware PID — سخت‌افزار پایه	C9500-32C
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	32 × 40/100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	6.4 Tbps
Forwarding Rate — نرخ ارسال	2 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 53.85
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.63
پاورهای سازگار	C9K-PWR-1600WAC-R / C9K-PWR-1600WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T2-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-32QC

32 × 40G یا 16 × 100G QSFP28 · 9500 High Performance — مدل‌های پرظرفیت

نمای مدل C9500-32QC در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-32QC
Hardware PID — سخت‌افزار پایه	C9500-32QC
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	32 × 40G یا 16 × 100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	3.2 Tbps
Forwarding Rate — نرخ ارسال	1 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 45.72
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	9.91
پاورهای سازگار	C9K-PWR-650WAC-R / C9K-PWR-650WACL-R / C9K-PWR-930WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T1-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
حالت پورت	32 × 40G و 16 × 100G دو حالت جایگزین‌اند؛ 32 پورت 100G نیست
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	مدل پایه؛ باندل A/E در استعلام انتخاب شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال
C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-32QC-A

32 × 40G یا 16 × 100G QSFP28 · Network Advantage

نمای مدل C9500-32QC در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-32QC-A
Hardware PID — سخت‌افزار پایه	C9500-32QC
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	32 × 40G یا 16 × 100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	3.2 Tbps
Forwarding Rate — نرخ ارسال	1 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 45.72
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	9.91
پاورهای سازگار	C9K-PWR-650WAC-R / C9K-PWR-650WACL-R / C9K-PWR-930WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T1-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
حالت پورت	32 × 40G و 16 × 100G دو حالت جایگزین‌اند؛ 32 پورت 100G نیست
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-32QC-E

32 × 40G یا 16 × 100G QSFP28 · Network Essentials

نمای مدل C9500-32QC در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-32QC-E
Hardware PID — سخت‌افزار پایه	C9500-32QC
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	32 × 40G یا 16 × 100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	3.2 Tbps
Forwarding Rate — نرخ ارسال	1 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 45.72
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	9.91
پاورهای سازگار	C9K-PWR-650WAC-R / C9K-PWR-650WACL-R / C9K-PWR-930WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T1-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
حالت پورت	32 × 40G و 16 × 100G دو حالت جایگزین‌اند؛ 32 پورت 100G نیست
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-40X

40 × 1/10G SFP/SFP+ · 9500 Standard — مدل‌های استاندارد

نمای مدل C9500-40X در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سیسکو — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-40X
Hardware PID — سخت‌افزار پایه	C9500-40X
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	40 × 1/10G SFP/SFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	960 Gbps
Forwarding Rate — نرخ ارسال	720 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	مدل پایه؛ باندل A/E در استعلام انتخاب شود
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: C9500-NM-8X / C9500-NM-2Q

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال
C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-40X-A

40 × 1/10G SFP/SFP+ · Network Advantage

نمای مدل C9500-40X در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-40X-A
Hardware PID — سخت‌افزار پایه	C9500-40X
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	40 × 1/10G SFP/SFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	960 Gbps
Forwarding Rate — نرخ ارسال	720 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: C9500-NM-8X / C9500-NM-2Q

لایسنس‌های قابل استعلام

C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابتپایان فروش سیسکو

C9500-40X-E

40 × 1/10G SFP/SFP+ · Network Essentials

نمای مدل C9500-40X در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند. ماژول آپ‌لینک دیده‌شده در تصویر، به معنی همراه‌بودن آن در مدل پایه نیست.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-40X-E
Hardware PID — سخت‌افزار پایه	C9500-40X
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	40 × 1/10G SFP/SFP+
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	960 Gbps
Forwarding Rate — نرخ ارسال	720 Mpps
ASIC — تراشه	UADP 2.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 54.66
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	11.68
پاورهای سازگار	PWR-C4-950WAC-R / PWR-C4-950WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	FAN-T4-R
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	طبق جدول ASIC و مدل در دیتاشیت
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک اختیاری	C9500-NM-8X (8 × 1/10G) یا C9500-NM-2Q (2 × 40G)؛ جداگانه انتخاب می‌شود
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
چرخه عمر	پایان فروش سیسکو: 2024-04-30؛ پایان پشتیبانی: 2029-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: C9500-NM-8X / C9500-NM-2Q

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-48Y4C

48 × 1/10/25G SFP28 + 4 × 40/100G QSFP28 · 9500 High Performance — مدل‌های پرظرفیت

نمای مدل C9500-48Y4C در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-48Y4C
Hardware PID — سخت‌افزار پایه	C9500-48Y4C
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	48 × 1/10/25G SFP28 + 4 × 40/100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	3.2 Tbps
Forwarding Rate — نرخ ارسال	1 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 45.72
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	9.96
پاورهای سازگار	C9K-PWR-650WAC-R / C9K-PWR-650WACL-R / C9K-PWR-930WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T1-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	مدل پایه؛ باندل A/E در استعلام انتخاب شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال
C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-48Y4C-A

48 × 1/10/25G SFP28 + 4 × 40/100G QSFP28 · Network Advantage

نمای مدل C9500-48Y4C در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-48Y4C-A
Hardware PID — سخت‌افزار پایه	C9500-48Y4C
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	48 × 1/10/25G SFP28 + 4 × 40/100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	3.2 Tbps
Forwarding Rate — نرخ ارسال	1 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 45.72
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	9.96
پاورهای سازگار	C9K-PWR-650WAC-R / C9K-PWR-650WACL-R / C9K-PWR-930WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T1-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500-48Y4C-E

48 × 1/10/25G SFP28 + 4 × 40/100G QSFP28 · Network Essentials

نمای مدل C9500-48Y4C در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-48Y4C-E
Hardware PID — سخت‌افزار پایه	C9500-48Y4C
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	48 × 1/10/25G SFP28 + 4 × 40/100G QSFP28
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	3.2 Tbps
Forwarding Rate — نرخ ارسال	1 Bpps
ASIC — تراشه	UADP 3.0
DRAM / Flash	16 GB / 16 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 45.72
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	9.96
پاورهای سازگار	C9K-PWR-650WAC-R / C9K-PWR-650WACL-R / C9K-PWR-930WDC-R
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9K-T1-FANTRAY
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	36 MB به‌ازای ASIC
دمای کاری	0 تا +40°C تا ارتفاع 3000m؛ جدول محیطی دیتاشیت ملاک است
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500-DNA-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500X-28C8D

28 × 40/100G QSFP28 + 8 × 40/100/200/400G QSFP-DD · 9500X — نسل سیلیکون وان

نمای مدل C9500X-28C8D در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500X-28C8D
Hardware PID — سخت‌افزار پایه	C9500X-28C8D
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	28 × 40/100G QSFP28 + 8 × 40/100/200/400G QSFP-DD
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	12 Tbps
Forwarding Rate — نرخ ارسال	8 Bpps
ASIC — تراشه	Cisco Silicon One Q200
DRAM / Flash	32 GB / 32 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 55.37
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	13.28
پاورهای سازگار	C9K-PWR-1500WAC / C9K-PWR-1500WDC
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9500X-FAN-1U-R / C9500X-FAN-1U-F
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	80 MB + حداکثر 8 GB HBM، با اشتراک منابع
دمای کاری	وابسته به فن: -5 تا +45°C یا -5 تا +35°C در سطح دریا؛ محدودیت ارتفاع اعمال می‌شود
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	مدل پایه؛ باندل A/E در استعلام انتخاب شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500X-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500X-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500X-DNA-E-7Y — Cisco DNA Essentials — 7 سال
C9500X-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500X-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500X-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500X-28C8D-A

28 × 40/100G QSFP28 + 8 × 40/100/200/400G QSFP-DD · Network Advantage

نمای مدل C9500X-28C8D در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500X-28C8D-A
Hardware PID — سخت‌افزار پایه	C9500X-28C8D
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	28 × 40/100G QSFP28 + 8 × 40/100/200/400G QSFP-DD
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	12 Tbps
Forwarding Rate — نرخ ارسال	8 Bpps
ASIC — تراشه	Cisco Silicon One Q200
DRAM / Flash	32 GB / 32 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 55.37
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	13.28
پاورهای سازگار	C9K-PWR-1500WAC / C9K-PWR-1500WDC
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9500X-FAN-1U-R / C9500X-FAN-1U-F
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	80 MB + حداکثر 8 GB HBM، با اشتراک منابع
دمای کاری	وابسته به فن: -5 تا +45°C یا -5 تا +35°C در سطح دریا؛ محدودیت ارتفاع اعمال می‌شود
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500X-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500X-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500X-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500X-28C8D-E

28 × 40/100G QSFP28 + 8 × 40/100/200/400G QSFP-DD · Network Essentials

نمای مدل C9500X-28C8D در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500X-28C8D-E
Hardware PID — سخت‌افزار پایه	C9500X-28C8D
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	28 × 40/100G QSFP28 + 8 × 40/100/200/400G QSFP-DD
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	12 Tbps
Forwarding Rate — نرخ ارسال	8 Bpps
ASIC — تراشه	Cisco Silicon One Q200
DRAM / Flash	32 GB / 32 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 55.37
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	13.28
پاورهای سازگار	C9K-PWR-1500WAC / C9K-PWR-1500WDC
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9500X-FAN-1U-R / C9500X-FAN-1U-F
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	80 MB + حداکثر 8 GB HBM، با اشتراک منابع
دمای کاری	وابسته به فن: -5 تا +45°C یا -5 تا +35°C در سطح دریا؛ محدودیت ارتفاع اعمال می‌شود
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Essentials
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500X-DNA-E-3Y — Cisco DNA Essentials — 3 سال
C9500X-DNA-E-5Y — Cisco DNA Essentials — 5 سال
C9500X-DNA-E-7Y — Cisco DNA Essentials — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500X-60L4D

60 × 10/25/50G SFP56 + 4 × 40/100/200/400G QSFP-DD · 9500X — نسل سیلیکون وان

نمای مدل C9500X-60L4D در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500X-60L4D
Hardware PID — سخت‌افزار پایه	C9500X-60L4D
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	60 × 10/25/50G SFP56 + 4 × 40/100/200/400G QSFP-DD
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	9.2 Tbps
Forwarding Rate — نرخ ارسال	8 Bpps
ASIC — تراشه	Cisco Silicon One Q200
DRAM / Flash	32 GB / 32 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 55.37
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	12.75
پاورهای سازگار	C9K-PWR-1500WAC / C9K-PWR-1500WDC
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9500X-FAN-1U-R / C9500X-FAN-1U-F
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	80 MB + حداکثر 8 GB HBM، با اشتراک منابع
دمای کاری	وابسته به فن: -5 تا +45°C یا -5 تا +35°C در سطح دریا؛ محدودیت ارتفاع اعمال می‌شود
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
محدودیت 1G	فقط SFP-1G-SX/LH روی پورت‌های مجاز طبق ماتریس TMG؛ 60 پورت 1G عمومی نیست
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	مدل پایه؛ باندل A/E در استعلام انتخاب شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500X-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500X-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500X-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Fixed Switch — سوییچ ثابت

C9500X-60L4D-A

60 × 10/25/50G SFP56 + 4 × 40/100/200/400G QSFP-DD · Network Advantage

نمای مدل C9500X-60L4D در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سخت‌افزار پایه / باندل — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500X-60L4D-A
Hardware PID — سخت‌افزار پایه	C9500X-60L4D
نوع تجهیز	سوییچ ثابت
پورت‌ها و سرعت	60 × 10/25/50G SFP56 + 4 × 40/100/200/400G QSFP-DD
PoE — برق روی شبکه	ندارد
ظرفیت سوئیچینگ حداکثر (سازنده)	9.2 Tbps
Forwarding Rate — نرخ ارسال	8 Bpps
ASIC — تراشه	Cisco Silicon One Q200
DRAM / Flash	32 GB / 32 GB
ابعاد H × W × D (cm)	4.39 × 44.45 × 55.37
ارتفاع رک	1 RU
وزن با دو پاور و فن (kg)	12.75
پاورهای سازگار	C9K-PWR-1500WAC / C9K-PWR-1500WDC
تعداد جایگاه پاور	2؛ افزونگی به انتخاب دو پاور مناسب وابسته است
فن سازگار	C9500X-FAN-1U-R / C9500X-FAN-1U-F
StackWise Virtual	قابل پشتیبانی طبق IOS XE، پورت و مجوز؛ سازگاری دو عضو باید بررسی شود
مدیریت و اتوماسیون	CLI / WebUI / SNMP / NETCONF / RESTCONF / Telemetry
مسیریابی	OSPF / EIGRP / BGP / VRF و قابلیت‌های پیشرفته طبق مجوز، مدل و IOS XE
Buffer — بافر	80 MB + حداکثر 8 GB HBM، با اشتراک منابع
دمای کاری	وابسته به فن: -5 تا +45°C یا -5 تا +35°C در سطح دریا؛ محدودیت ارتفاع اعمال می‌شود
ماژول آپ‌لینک	پورت ثابت؛ C9500-NM-8X و C9500-NM-2Q روی این مدل نصب نمی‌شوند
محدودیت 1G	فقط SFP-1G-SX/LH روی پورت‌های مجاز طبق ماتریس TMG؛ 60 پورت 1G عمومی نیست
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
لایسنس پایه	Network Advantage
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند.

قطعات مرتبط: برای پیکربندی و قطعات با کارشناس استعلام شود.

لایسنس‌های قابل استعلام

C9500X-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9500X-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9500X-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9500Uplink — ماژول آپ‌لینکپایان فروش سیسکو

C9500-NM-2Q

2 × 40G QSFP+ · Uplink Modules — ماژول‌های آپ‌لینک

نمای مدل C9500-NM-2Q در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-NM-2Q
Hardware PID — سخت‌افزار پایه	C9500-NM-2Q
نوع تجهیز	Uplink Module — ماژول آپ‌لینک
پورت‌ها و سرعت	2 × 40G QSFP+
مدل‌های میزبان	C9500-16X و C9500-40X؛ روی مدل‌های High Performance و 9500X نصب نمی‌شود
جایگاه نصب	یک اسلات Network Module در سوییچ سازگار
لوازم نوری	ماژول نوری/کابل طبق TMG جداگانه انتخاب می‌شود
چرخه عمر	پایان فروش سیسکو: 2026-04-30؛ پایان پشتیبانی: 2031-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

قطعات مرتبط: C9500-16X / C9500-40X

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9500Uplink — ماژول آپ‌لینکپایان فروش سیسکو

C9500-NM-8X

8 × 1/10G SFP/SFP+ · Uplink Modules — ماژول‌های آپ‌لینک

نمای مدل C9500-NM-8X در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2022 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9500-NM-8X
Hardware PID — سخت‌افزار پایه	C9500-NM-8X
نوع تجهیز	Uplink Module — ماژول آپ‌لینک
پورت‌ها و سرعت	8 × 1/10G SFP/SFP+
مدل‌های میزبان	C9500-16X و C9500-40X؛ روی مدل‌های High Performance و 9500X نصب نمی‌شود
جایگاه نصب	یک اسلات Network Module در سوییچ سازگار
لوازم نوری	ماژول نوری/کابل طبق TMG جداگانه انتخاب می‌شود
چرخه عمر	پایان فروش سیسکو: 2026-04-30؛ پایان پشتیبانی: 2031-04-30 با شرایط قرارداد
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

قطعات مرتبط: C9500-16X / C9500-40X

منبع سیسکو — منبع عکس — چرخه عمر در سیسکو

Catalyst 9600Chassis — شاسی

C9606R

6 اسلات · Chassis — شاسی

نمای مدل C9606R در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9606R
Hardware PID — سخت‌افزار پایه	C9606R
نوع تجهیز	شاسی ماژولار
تعداد کل اسلات	6
اسلات کارت شبکه	4
اسلات Supervisor	2؛ اسلات‌های 3 و 4
Supervisor سازگار	C9600-SUP-1 / C9600X-SUP-2
حداکثر ظرفیت اعلامی شاسی	25.6 Tbps (12.8 Tbps full-duplex طبق دیتاشیت) با SUP-2
پهنای باند اسلات	با SUP-2: تا 6.4 Tbps؛ با SUP-1: تا 2.4 Tbps طبق نام‌گذاری سازنده
جایگاه پاور	4؛ حداقل 2 پاور، و برای برخی پیکربندی‌های کامل در 110V حداقل 3
پاورهای سازگار	C9600-PWR-3KWAC / C9600-PWR-2KWAC / C9600-PWR-2KWDC
حداکثر پورت با سخت‌افزار مناسب	8 × 400G یا 128 × 100G یا 224 × 50G بومی؛ حالت‌ها جمع نمی‌شوند
PoE — برق روی شبکه	ندارد
Fan Tray — سینی فن	C9606-FAN؛ 9 فن کنترل‌شونده
Airflow — مسیر هوا	Side-to-side
افزونگی	Dual Supervisor / SSO / NSF / ISSU و N+1 پاور طبق پیکربندی
ابعاد H × W × D (cm)	35.43 × 44.20 × 40.90
ارتفاع رک	8 RU
وزن با دو پاور AC و سینی فن	31.31 kg
اقلام لازم برای دستگاه کامل	شاسی + Supervisor + کارت شبکه + سینی فن + پاورهای کافی + مجوز؛ ظرفیت و پورت به اجزای نصب‌شده وابسته است
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

ظرفیت و تراکم پورت برای دو نسل Supervisor متفاوت است. هر پیکربندی باید از نظر توان، نرم‌افزار، ماژول نوری و حالت افزونگی تطبیق داده شود.

قطعات مرتبط: C9600-SUP-1 / C9600X-SUP-2 / C9600X-LC-56YL4C / C9600X-LC-32CD / C9600-LC-40YL4CD / C9600-LC-24C / C9600-LC-48YL / C9600-LC-48TX / C9600-LC-48S

لایسنس‌های قابل استعلام

C9600-DNA-A-3Y — Cisco DNA Advantage — 3 سال
C9600-DNA-A-5Y — Cisco DNA Advantage — 5 سال
C9600-DNA-A-7Y — Cisco DNA Advantage — 7 سال

لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.

منبع سیسکو — منبع عکس

Catalyst 9600Line Card — کارت شبکه

C9600-LC-24C

24 × 40G؛ تا 12 × 100G با SUP-1 یا تا 24 × 100G با SUP-2 · Line Cards — کارت‌های شبکه

نمای مدل C9600-LC-24C در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9600-LC-24C
Hardware PID — سخت‌افزار پایه	C9600-LC-24C
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	24 × 40G؛ تا 12 × 100G با SUP-1 یا تا 24 × 100G با SUP-2
شاسی سازگار	C9606R
Supervisor سازگار	C9600-SUP-1 / C9600X-SUP-2
حداقل IOS XE با SUP-1	16.11.1
حداقل IOS XE با SUP-2	17.7.1
PoE — برق روی شبکه	ندارد
توان نامی حداکثر با SUP-1 / SUP-2	200W / 280W
جایگاه نصب	یک اسلات Line Card؛ در اسلات Supervisor نصب نمی‌شود
ابعاد تا پنل H × W × D (cm)	4.32 × 38.10 × 34.06
ماژول نوری	سرعت، Breakout و نوع Optic در TMG باید با Supervisor و IOS XE تطبیق داده شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سرعت و تراکم پورت با نوع Supervisor تغییر می‌کند. حالت‌های پورت مشترک و Breakout مطابق دیتاشیت و Release Notes انتخاب شوند.

قطعات مرتبط: C9600-SUP-1 / C9600X-SUP-2

منبع سیسکو — منبع عکس

Catalyst 9600Line Card — کارت شبکه

C9600-LC-40YL4CD

با SUP-2: چهل پورت 10/25/50G، دو 40/100/200G و دو 400G؛ با SUP-1: چهل پورت 1/10/25G و دو 40/100G · Line Cards — کارت‌های شبکه

نمای مدل C9600-LC-40YL4CD در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9600-LC-40YL4CD
Hardware PID — سخت‌افزار پایه	C9600-LC-40YL4CD
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	با SUP-2: چهل پورت 10/25/50G، دو 40/100/200G و دو 400G؛ با SUP-1: چهل پورت 1/10/25G و دو 40/100G
شاسی سازگار	C9606R
Supervisor سازگار	C9600-SUP-1 / C9600X-SUP-2
حداقل IOS XE با SUP-1	17.7.1
حداقل IOS XE با SUP-2	17.7.1
PoE — برق روی شبکه	ندارد
توان نامی حداکثر با SUP-1 / SUP-2	420W / 420W
جایگاه نصب	یک اسلات Line Card؛ در اسلات Supervisor نصب نمی‌شود
ابعاد تا پنل H × W × D (cm)	4.32 × 38.10 × 34.06
ماژول نوری	سرعت، Breakout و نوع Optic در TMG باید با Supervisor و IOS XE تطبیق داده شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سرعت و تراکم پورت با نوع Supervisor تغییر می‌کند. حالت‌های پورت مشترک و Breakout مطابق دیتاشیت و Release Notes انتخاب شوند.

قطعات مرتبط: C9600-SUP-1 / C9600X-SUP-2

منبع سیسکو — منبع عکس

Catalyst 9600Line Card — کارت شبکه

C9600-LC-48S

48 × 100M/1G SFP؛ فقط سازگار با SUP-1 · Line Cards — کارت‌های شبکه

نمای مدل C9600-LC-48S در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9600-LC-48S
Hardware PID — سخت‌افزار پایه	C9600-LC-48S
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	48 × 100M/1G SFP؛ فقط سازگار با SUP-1
شاسی سازگار	C9606R
Supervisor سازگار	C9600-SUP-1
حداقل IOS XE با SUP-1	17.2.1
حداقل IOS XE با SUP-2	پشتیبانی نمی‌شود
PoE — برق روی شبکه	ندارد
توان نامی حداکثر با SUP-1 / SUP-2	160W / —
جایگاه نصب	یک اسلات Line Card؛ در اسلات Supervisor نصب نمی‌شود
ابعاد تا پنل H × W × D (cm)	4.32 × 38.10 × 34.06
ماژول نوری	سرعت، Breakout و نوع Optic در TMG باید با Supervisor و IOS XE تطبیق داده شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سرعت و تراکم پورت با نوع Supervisor تغییر می‌کند. حالت‌های پورت مشترک و Breakout مطابق دیتاشیت و Release Notes انتخاب شوند. این کارت با C9600X-SUP-2 سازگار نیست.

قطعات مرتبط: C9600-SUP-1

منبع سیسکو — منبع عکس

Catalyst 9600Line Card — کارت شبکه

C9600-LC-48TX

48 × RJ45؛ با SUP-1: ده مگ تا 10G شامل 2.5/5G؛ با SUP-2 فقط حالت 10G · Line Cards — کارت‌های شبکه

نمای مدل C9600-LC-48TX در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9600-LC-48TX
Hardware PID — سخت‌افزار پایه	C9600-LC-48TX
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	48 × RJ45؛ با SUP-1: ده مگ تا 10G شامل 2.5/5G؛ با SUP-2 فقط حالت 10G
شاسی سازگار	C9606R
Supervisor سازگار	C9600-SUP-1 / C9600X-SUP-2
حداقل IOS XE با SUP-1	17.1.1
حداقل IOS XE با SUP-2	17.7.1
PoE — برق روی شبکه	ندارد
توان نامی حداکثر با SUP-1 / SUP-2	315W / 315W
جایگاه نصب	یک اسلات Line Card؛ در اسلات Supervisor نصب نمی‌شود
ابعاد تا پنل H × W × D (cm)	4.32 × 38.10 × 34.06
ماژول نوری	سرعت، Breakout و نوع Optic در TMG باید با Supervisor و IOS XE تطبیق داده شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سرعت و تراکم پورت با نوع Supervisor تغییر می‌کند. حالت‌های پورت مشترک و Breakout مطابق دیتاشیت و Release Notes انتخاب شوند. با SUP-2، سرعت‌های 10M/100M/1G/2.5G/5G این کارت پشتیبانی نمی‌شوند؛ فقط 10G.

قطعات مرتبط: C9600-SUP-1 / C9600X-SUP-2

منبع سیسکو — منبع عکس

Catalyst 9600Line Card — کارت شبکه

C9600-LC-48YL

با SUP-1: چهل‌وهشت پورت 1/10/25G؛ با SUP-2: چهل‌وهشت پورت 10/25/50G، و 1G محدود طبق TMG · Line Cards — کارت‌های شبکه

نمای مدل C9600-LC-48YL در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9600-LC-48YL
Hardware PID — سخت‌افزار پایه	C9600-LC-48YL
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	با SUP-1: چهل‌وهشت پورت 1/10/25G؛ با SUP-2: چهل‌وهشت پورت 10/25/50G، و 1G محدود طبق TMG
شاسی سازگار	C9606R
Supervisor سازگار	C9600-SUP-1 / C9600X-SUP-2
حداقل IOS XE با SUP-1	16.11.1
حداقل IOS XE با SUP-2	17.7.1
PoE — برق روی شبکه	ندارد
توان نامی حداکثر با SUP-1 / SUP-2	230W / 300W
جایگاه نصب	یک اسلات Line Card؛ در اسلات Supervisor نصب نمی‌شود
ابعاد تا پنل H × W × D (cm)	4.32 × 38.10 × 34.06
ماژول نوری	سرعت، Breakout و نوع Optic در TMG باید با Supervisor و IOS XE تطبیق داده شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سرعت و تراکم پورت با نوع Supervisor تغییر می‌کند. حالت‌های پورت مشترک و Breakout مطابق دیتاشیت و Release Notes انتخاب شوند.

قطعات مرتبط: C9600-SUP-1 / C9600X-SUP-2

منبع سیسکو — منبع عکس

Catalyst 9600Line Card — کارت شبکه

C9600X-LC-32CD

30 × 40/100G QSFP28 + 2 × QSFP-DD تا 400G؛ حالت‌های پورت مشترک و 200G به نرم‌افزار و TMG وابسته‌اند · Line Cards — کارت‌های شبکه

نمای مدل C9600X-LC-32CD در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9600X-LC-32CD
Hardware PID — سخت‌افزار پایه	C9600X-LC-32CD
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	30 × 40/100G QSFP28 + 2 × QSFP-DD تا 400G؛ حالت‌های پورت مشترک و 200G به نرم‌افزار و TMG وابسته‌اند
شاسی سازگار	C9606R
Supervisor سازگار	C9600X-SUP-2
حداقل IOS XE با SUP-1	پشتیبانی نمی‌شود
حداقل IOS XE با SUP-2	17.9.1
PoE — برق روی شبکه	ندارد
توان نامی حداکثر با SUP-1 / SUP-2	— / 420W
جایگاه نصب	یک اسلات Line Card؛ در اسلات Supervisor نصب نمی‌شود
ابعاد تا پنل H × W × D (cm)	4.32 × 38.10 × 34.06
ماژول نوری	سرعت، Breakout و نوع Optic در TMG باید با Supervisor و IOS XE تطبیق داده شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سرعت و تراکم پورت با نوع Supervisor تغییر می‌کند. حالت‌های پورت مشترک و Breakout مطابق دیتاشیت و Release Notes انتخاب شوند.

قطعات مرتبط: C9600X-SUP-2

منبع سیسکو — منبع عکس

Catalyst 9600Line Card — کارت شبکه

C9600X-LC-56YL4C

56 × 10/25/50G SFP56 + 4 × 40/100G QSFP28؛ 1G فقط طبق ماتریس TMG · Line Cards — کارت‌های شبکه

نمای مدل C9600X-LC-56YL4C در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9600X-LC-56YL4C
Hardware PID — سخت‌افزار پایه	C9600X-LC-56YL4C
نوع تجهیز	Line Card — کارت شبکه
پورت‌ها و سرعت	56 × 10/25/50G SFP56 + 4 × 40/100G QSFP28؛ 1G فقط طبق ماتریس TMG
شاسی سازگار	C9606R
Supervisor سازگار	C9600X-SUP-2
حداقل IOS XE با SUP-1	پشتیبانی نمی‌شود
حداقل IOS XE با SUP-2	17.13.1
PoE — برق روی شبکه	ندارد
توان نامی حداکثر با SUP-1 / SUP-2	— / 420W
جایگاه نصب	یک اسلات Line Card؛ در اسلات Supervisor نصب نمی‌شود
ابعاد تا پنل H × W × D (cm)	4.32 × 38.10 × 34.06
ماژول نوری	سرعت، Breakout و نوع Optic در TMG باید با Supervisor و IOS XE تطبیق داده شود
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سرعت و تراکم پورت با نوع Supervisor تغییر می‌کند. حالت‌های پورت مشترک و Breakout مطابق دیتاشیت و Release Notes انتخاب شوند.

قطعات مرتبط: C9600X-SUP-2

منبع سیسکو — منبع عکس

Catalyst 9600Supervisor — ماژول پردازشی

C9600-SUP-1

UADP 3.0 · Supervisor Engines — ماژول‌های پردازشی

نمای مدل C9600-SUP-1 در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9600-SUP-1
Hardware PID — سخت‌افزار پایه	C9600-SUP-1
نوع تجهیز	Supervisor — ماژول پردازشی
شاسی سازگار	C9606R
ASIC — تراشه	UADP 3.0
ظرفیت مرکزی حداکثر (سازنده)	9.6 Tbps (4.8 Tbps full-duplex)
پهنای باند حداکثر هر اسلات	2.4 Tbps (1.2 Tbps full-duplex)
Forwarding Rate — نرخ ارسال	3 Bpps
DRAM	16 GB
CPU	8-core x86 2.0 GHz
Buffer — بافر	تا 108 MB (36 MB برای هر ASIC)
SSD اختیاری	تا 960 GB
پورت داده	روی Line Cardها؛ پورت مدیریتی جایگزین پورت داده نیست
حداقل IOS XE پشتیبانی سخت‌افزار	16.11.1
ارتفاع ماژول	1 RU / یک اسلات Supervisor
ابعاد تا پنل H × W × D (cm)	4.32 × 38.10 × 34.06
وزن طبق دیتاشیت	5.45 kg
افزونگی	SSO / NSF / ISSU / StackWise Virtual طبق سخت‌افزار و نسخه سازگار
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند. قابلیت‌ها، مقیاس ACL و محدودیت پورت‌ها بین SUP-1 و SUP-2 یکسان نیست.

قطعات مرتبط: C9606R / C9600-LC-40YL4CD / C9600-LC-24C / C9600-LC-48YL / C9600-LC-48TX / C9600-LC-48S

منبع سیسکو — منبع عکس

Catalyst 9600Supervisor — ماژول پردازشی

C9600X-SUP-2

Cisco Silicon One Q200 · Supervisor Engines — ماژول‌های پردازشی

نمای مدل C9600X-SUP-2 در مستند سازنده؛ پیکربندی و ماژول‌های نصب‌شده ممکن است متفاوت باشند.

دانلود عکس دیتاشیت سیسکو — بایگانی 2025 برگه مشخصات

مشخصات فنی و سازگاری

Product ID — پارت‌نامبر	C9600X-SUP-2
Hardware PID — سخت‌افزار پایه	C9600X-SUP-2
نوع تجهیز	Supervisor — ماژول پردازشی
شاسی سازگار	C9606R
ASIC — تراشه	Cisco Silicon One Q200
ظرفیت مرکزی حداکثر (سازنده)	25.6 Tbps (12.8 Tbps full-duplex)
پهنای باند حداکثر هر اسلات	6.4 Tbps (3.2 Tbps full-duplex)
Forwarding Rate — نرخ ارسال	8 Bpps
DRAM	32 GB
CPU	8-core x86 2.7 GHz
Buffer — بافر	80 MB + تا 8 GB HBM
SSD اختیاری	تا 960 GB
پورت داده	روی Line Cardها؛ پورت مدیریتی جایگزین پورت داده نیست
حداقل IOS XE پشتیبانی سخت‌افزار	17.7.1
ارتفاع ماژول	1 RU / یک اسلات Supervisor
ابعاد تا پنل H × W × D (cm)	4.32 × 38.10 × 34.06
وزن طبق دیتاشیت	5.45 kg
افزونگی	SSO / NSF / ISSU / StackWise Virtual طبق سخت‌افزار و نسخه سازگار
سیستم‌عامل	Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
موجودی و قیمت	پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست

سقف ظرفیت و جدول‌ها وابسته به ترکیب سخت‌افزار، IOS XE و SDM است؛ اعداد حداکثری الزاماً هم‌زمان قابل دستیابی نیستند. ماژول نوری، پاور دوم و قرارداد پشتیبانی فقط در صورت درج در اقلام باندل شامل می‌شوند. قابلیت‌ها، مقیاس ACL و محدودیت پورت‌ها بین SUP-1 و SUP-2 یکسان نیست.

قطعات مرتبط: C9606R / C9600X-LC-56YL4C / C9600X-LC-32CD / C9600-LC-40YL4CD / C9600-LC-24C / C9600-LC-48YL / C9600-LC-48TX

منبع سیسکو — منبع عکس
