Cisco ISR4431/K9 — IP Base

Routers — روترها ← Cisco ISR 4000 ← ISR4331 / ISR4431

بازگشت به فهرست مدل‌ها

IP Base

ISR4431/K9

4 × Combo GE · 3 × NIM · no SM-X · 500/1000 Mbps · IP Base

پایان فروش: 2023-11-07 · پایان پشتیبانی: 2028-11-30 با شرایط استحقاق و قرارداد. قیمت و موجودی پس از استعلام.

Photos — تصاویر

ISR4431/K9 — نمای بدنه و سمت پاور؛ تصویر شامل پاور افزونه نیست
ISR4431/K9 — نمای بدنه و سمت پاور؛ تصویر شامل پاور افزونه نیست

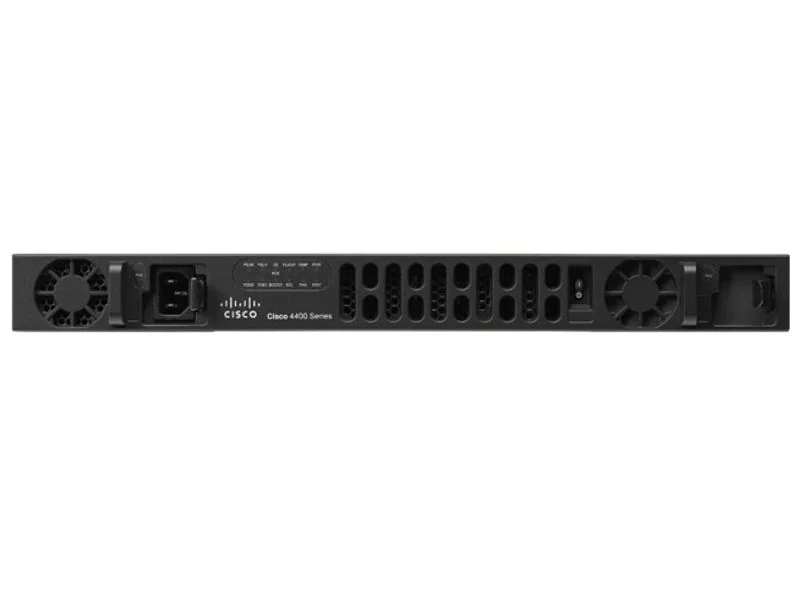

ISR4431/K9 — نمای پاور و LEDها؛ پاور دوم اختیاری است
ISR4431/K9 — نمای پاور و LEDها؛ پاور دوم اختیاری است

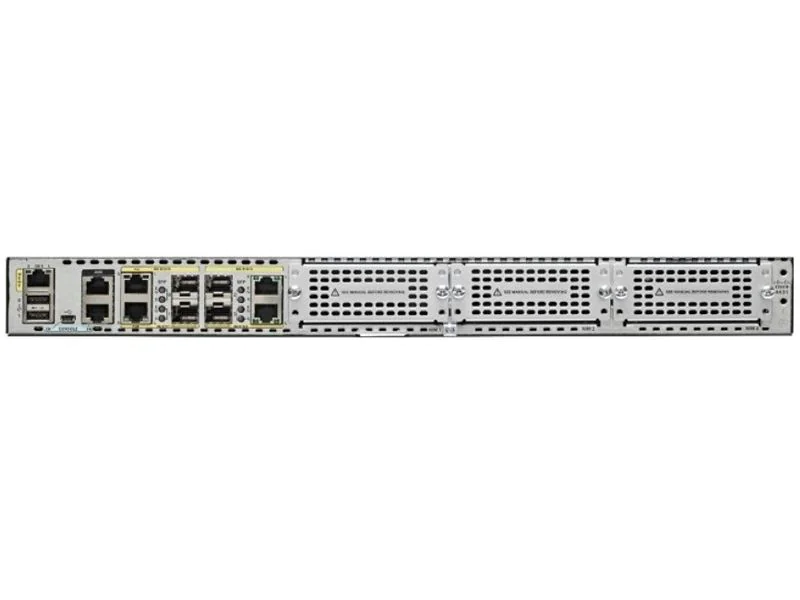

ISR4431/K9 — نمای پورت‌ها و سه جایگاه NIM
ISR4431/K9 — نمای پورت‌ها و سه جایگاه NIM

Technical Specifications — مشخصات فنی

Product ID — پارت‌نامبرISR4431/K9
Platform — پلتفرمCisco ISR 4431
Throughput Base — ظرفیت پایه500 Mbps
Performance License — ظرفیت ارتقایافته1 Gbps
Boost — نتیجه آزمایش IMIXتا 3.4 Gbps در جدول ۸ دیتاشیت؛ وابسته به الگوی ترافیک و سرویس‌ها؛ نرخ تضمینی IPsec نیست
WAN/LAN — رابط‌های GE۴ رابط Combo؛ چهار RJ45 و چهار SFP، با انتخاب یکی برای هر رابط
Combo Ports — نکته شمارشمحل‌های مسی و SFP به معنی دوبرابر بودن تعداد رابط‌های هم‌زمان نیستند.
10G Onboard — پورت ده‌گیگ داخلیندارد
Management — مدیریتیک پورت GE اختصاصی، جدا از WAN/LAN
NIM Slots — اسلات شبکه3
SM-X Slots — اسلات سرویس0 — ندارد
ISC — جایگاه DSP1؛ سازگار با PVDM4 طبق ماتریس
DRAM — حافظه پایهControl Plane: 4 GB، حداکثر 16 GB؛ Data Plane: 2 GB ثابت
Flash — حافظه ذخیره‌سازی8 GB؛ حداکثر 32 GB
Console — کنسولRJ45 Serial + USB mini-B؛ AUX جداگانه
USB Type-A — درگاه USB2
Form Factor — اندازه رک1RU؛ کیت رک ۱۹ اینچ
Dimensions H×W×D — ابعاد43.9 × 438.15 × 507.2 mm
Weight — وزن با پاور AC بدون ماژول8.4 kg
Typical Power — توان معمول بدون ماژول65 W
Max AC Platform Power — سقف با پاور AC بدون PoE250 W؛ ظرفیت/بودجه پاور است، نه مصرف ثابت
AC Input — برق ورودی100–240 VAC، 47–63 Hz
Redundant PSU — پاور افزونهپشتیبانی از پاور دوم داخلی اختیاری؛ Hot-Swap طبق راهنما
Operating Temperature — دمای کار0–40°C؛ شرایط ارتفاع و جریان هوا طبق دیتاشیت
Humidity — رطوبت5–85% در شرایط کاری دیتاشیت
OS — سیستم‌عاملCisco IOS XE؛ حالت Autonomous یا Controller طبق نسخه و مجوز
Last Supported Trains — مسیرهای پایانی IOS17.9.x و 17.12.x طبق اطلاعیه EOL؛ 17.10.x و 17.11.x برای این مدل‌ها پشتیبانی نمی‌شوند
End of Sale — پایان فروش2023-11-07
Last Support — پایان پشتیبانی2028-11-30؛ منوط به استحقاق پشتیبانی/قرارداد
Replacement — جایگزین رسمیC8300-1N1S-4T2X یا C8300-1N1S-6T؛ انتخاب بر اساس نیاز
Price / Availability — قیمت و موجودیپس از استعلام؛ درج در کاتالوگ به معنی موجودی انبار نیست
Bundle — اقلام نرم‌افزار/صوتIP Base
Power — نوع شاسی/پاورشاسی با پاور AC؛ گزینه DC و پاور دوم با پیکربندی معتبر

عکس‌ها شاسی پایه را نشان می‌دهند و تضمین‌کنندهٔ اقلام باندل، نوع پاور یا موجودی نیستند. ظرفیت Base/Performance تجمیعی است؛ نتایج Boost و CEF با نرخ IPsec یکسان فرض نشوند. حافظه، DSP، ماژول‌ها و پشتیبانی بر اساس دستگاه و قرارداد تحویلی تأیید می‌شوند.

Datasheets & Guides — فایل‌های PDF

نسخه‌های بایگانی با تاریخ مشخص؛ مشخصات کنونی از منابع رسمی بازبینی شده‌اند.

دیتاشیت اصلی Cisco ISR 4000 — نسخه بایگانی ۲۰۲۱ · 30 صفحهراهنمای سخت‌افزار سیسکو — فقط فصل معرفی، نسخه چاپ‌شدهٔ ۲۰۲۳ · 44 صفحهراهنمای نرم‌افزار سیسکو — بایگانی ۲۰۱۶؛ فرمان‌ها با نسخه IOS تطبیق داده شوند · 326 صفحه

Licenses — لایسنس‌های اختیاری

لایسنس‌های IP Base در توضیح همین SKU لحاظ شده‌اند. گزینه‌های زیر حق استفادهٔ اختیاری‌اند؛ تأمین، قابلیت فعال، انتقال مجوز، نسخه IOS و شماره سریال باید بررسی شود. HSEC، Performance و Boost در نام باندل SEC/AX فرض نمی‌شوند. فایل IOS و فایل فعال‌سازی لایسنس داخل این بسته نیست.

Security — امنیت و VPN

SL-44-SEC-K9

بسته Security؛ قابلیت VPN، رمزنگاری و سیاست امنیتی با نسخه IOS و حق استفاده تطبیق داده می‌شود.

قیمت و تأمین پس از استعلام

AppX — قابلیت‌های کاربردی

SL-44-APP-K9

بسته AppX؛ نیاز دقیق قابلیت، نسخه IOS XE و شرایط انتقال حق استفاده بررسی شود.

قیمت و تأمین پس از استعلام

Unified Communications — ارتباطات صوتی

SL-44-UC-K9

لایسنس UC؛ جایگزین DSP سخت‌افزاری، تعداد Session یا لایسنس سرویس تلفنی نیست.

قیمت و تأمین پس از استعلام

Performance — افزایش ظرفیت

FL-44-PERF-K9

500 Mbps → 1 Gbps ظرفیت تجمیعی با لایسنس Performance؛ این عدد نرخ تضمینی IPsec نیست.

قیمت و تأمین پس از استعلام

Boost — ظرفیت بالاتر CEF

FL-4430-BOOST-K9

فعال‌سازی Boost؛ نتایج CEF/IMIX به اندازه بسته و سرویس‌های فعال وابسته‌اند و تضمین نرخ رمزنگاری نیستند.

قیمت و تأمین پس از استعلام

HSEC — مجوز رمزنگاری پرظرفیت

FL-44-HSEC-K9

رفع محدودیت‌های مربوط به حق استفاده HSEC با مجوز معتبر؛ در نسخه‌های جدید ممکن است DNA_HSEC و SLAC مطرح باشد. Security و نسخه IOS جداگانه بررسی شوند.

قیمت و تأمین پس از استعلام

Compatible Options — قطعات و گزینه‌ها

نمونه‌های بررسی‌شده؛ اقلام همراه این محصول نیستند. حداقل نسخه/حالت IOS، توان و تعداد اسلات‌ها باید تأیید شود.

NIM-1GE-CU-SFPرابط یک‌پورتی GE با انتخاب مسی یا SFP — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
NIM-2GE-CU-SFPرابط دوپورتی GE با انتخاب مسی یا SFP — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
NIM-ES2-4ماژول سوییچ چهارپورتی GE — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
NIM-ES2-8ماژول سوییچ هشت‌پورتی GE — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
NIM-ES2-8-Pماژول سوییچ هشت‌پورتی GE با PoE — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
NIM-1Tیک پورت Serial WAN — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
NIM-2Tدو پورت Serial WAN — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
NIM-4Tچهار پورت Serial WAN — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
NIM-1MFT-T1/E1یک رابط چندمنظوره T1/E1 صوت/داده — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
NIM-2MFT-T1/E1دو رابط چندمنظوره T1/E1 صوت/داده — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
NIM-2FXSدو پورت FXS — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
NIM-4FXOچهار پورت FXO — نمونهٔ بررسی‌شده؛ حداقل IOS، حالت Autonomous/SD-WAN، تعداد اسلات، DSP و توان باید با ماتریس سیسکو تطبیق داده شوند.
PVDM4-32DSP صوتی PVDM4؛ رده 32 کانال — محل نصب ISC/ماژول صوتی و ظرفیت واقعی به کدک و کاربرد وابسته است؛ با NIM-PVDM یکسان فرض نشود.
PVDM4-64DSP صوتی PVDM4؛ رده 64 کانال — محل نصب ISC/ماژول صوتی و ظرفیت واقعی به کدک و کاربرد وابسته است؛ با NIM-PVDM یکسان فرض نشود.
PVDM4-128DSP صوتی PVDM4؛ رده 128 کانال — محل نصب ISC/ماژول صوتی و ظرفیت واقعی به کدک و کاربرد وابسته است؛ با NIM-PVDM یکسان فرض نشود.
PVDM4-256DSP صوتی PVDM4؛ رده 256 کانال — محل نصب ISC/ماژول صوتی و ظرفیت واقعی به کدک و کاربرد وابسته است؛ با NIM-PVDM یکسان فرض نشود.
PWR-4430-ACپاور AC — گزینه پاور همان شاسی؛ پاور دوم، نوع یکسان/سازگار، کابل و بودجه توان باید تأیید شود.
PWR-4430-DCپاور DC — گزینه پاور همان شاسی؛ پاور دوم، نوع یکسان/سازگار، کابل و بودجه توان باید تأیید شود.
PWR-4430-POE-ACپاور POE-AC — گزینه پاور همان شاسی؛ پاور دوم، نوع یکسان/سازگار، کابل و بودجه توان باید تأیید شود.
MEM-4400-8GDIMM حافظه 8GB خانواده 4400 — حافظه Control Plane به دو DIMM همسان نیاز دارد؛ حداکثر 16GB؛ حافظه Data Plane جداست.
ACS-4430-RM-19=کیت نصب رک 19 اینچ — اقلام همراه همان SKU و دستگاه تحویلی بررسی شود.
