Cisco ISR4331/K9 — IP Base

Technical Specifications — مشخصات فنی

عکس‌ها شاسی پایه را نشان می‌دهند و تضمین‌کنندهٔ اقلام باندل، نوع پاور یا موجودی نیستند. ظرفیت Base/Performance تجمیعی است؛ نتایج Boost و CEF با نرخ IPsec یکسان فرض نشوند. حافظه، DSP، ماژول‌ها و پشتیبانی بر اساس دستگاه و قرارداد تحویلی تأیید می‌شوند.

Features — قابلیت‌ها

• Routing — مسیریابی: OSPF، EIGRP و BGP برحسب بسته و نسخه
• VPN — ارتباط شعب: IPsec، DMVPN و FlexVPN با مجوز مناسب
• Security — امنیت: Zone-Based Firewall و کنترل دسترسی برحسب بسته
• QoS / Visibility — کیفیت سرویس، NetFlow، SNMPv3 و IP SLA
• Modularity — افزایش رابط شبکه، صوت و اتصال WAN طبق ماتریس سازگاری

توضیح ثبت‌شده برای این محصول

Cisco ISR4331/K9 — IP Base
Product ID — پارت‌نامبر: ISR4331/K9
Platform — پلتفرم: Cisco ISR 4331
Throughput Base — ظرفیت پایه: 100 Mbps
Performance License — ظرفیت ارتقایافته: 300 Mbps
Boost — نتیجه آزمایش IMIX: تا 1.8 Gbps در جدول ۸ دیتاشیت؛ وابسته به الگوی ترافیک و سرویس‌ها؛ نرخ تضمینی IPsec نیست
WAN/LAN — رابط‌های GE: ۳ رابط؛ دو محل RJ45 و دو محل SFP با اشتراک Combo
Combo Ports — نکته شمارش: محل‌های مسی و SFP به معنی دوبرابر بودن تعداد رابط‌های هم‌زمان نیستند.
10G Onboard — پورت ده‌گیگ داخلی: ندارد
Management — مدیریت: یک پورت GE اختصاصی، جدا از WAN/LAN
NIM Slots — اسلات شبکه: 2
SM-X Slots — اسلات سرویس: 1
ISC — جایگاه DSP: 1؛ سازگار با PVDM4 طبق ماتریس
DRAM — حافظه پایه: 4 GB DDR3 ECC؛ حداکثر 16 GB
Flash — حافظه ذخیره‌سازی: 4 GB؛ حداکثر 16 GB
Console — کنسول: RJ45 Serial + USB mini-B؛ AUX جداگانه
USB Type-A — درگاه USB: 1
Form Factor — اندازه رک: 1RU؛ کیت رک ۱۹ اینچ
Dimensions H×W×D — ابعاد: 44.45 × 438.15 × 438.15 mm
Weight — وزن با پاور AC بدون ماژول: 6.2 kg
Typical Power — توان معمول بدون ماژول: 42 W
Max AC Platform Power — سقف با پاور AC بدون PoE: 250 W؛ ظرفیت/بودجه پاور است، نه مصرف ثابت
AC Input — برق ورودی: 100–240 VAC، 47–63 Hz
Redundant PSU — پاور افزونه: ندارد
Operating Temperature — دمای کار: 0–40°C؛ شرایط ارتفاع و جریان هوا طبق دیتاشیت
Humidity — رطوبت: 5–85% در شرایط کاری دیتاشیت
OS — سیستم‌عامل: Cisco IOS XE؛ حالت Autonomous یا Controller طبق نسخه و مجوز
Last Supported Trains — مسیرهای پایانی IOS: 17.9.x و 17.12.x طبق اطلاعیه EOL؛ 17.10.x و 17.11.x برای این مدل‌ها پشتیبانی نمی‌شوند
End of Sale — پایان فروش: 2023-11-07
Last Support — پایان پشتیبانی: 2028-11-30؛ منوط به استحقاق پشتیبانی/قرارداد
Replacement — جایگزین رسمی: C8200-1N-4T
Price / Availability — قیمت و موجودی: پس از استعلام؛ درج در کاتالوگ به معنی موجودی انبار نیست
Bundle — اقلام نرم‌افزار/صوت: IP Base
Power — نوع شاسی/پاور: شاسی AC؛ برای DC نسخه ISR4331-DC/K9 انتخاب شود
عکس‌ها شاسی پایه را نشان می‌دهند و تضمین‌کنندهٔ اقلام باندل، نوع پاور یا موجودی نیستند. ظرفیت Base/Performance تجمیعی است؛ نتایج Boost و CEF با نرخ IPsec یکسان فرض نشوند. حافظه، DSP، ماژول‌ها و پشتیبانی بر اساس دستگاه و قرارداد تحویلی تأیید می‌شوند.

Power Supplies (PSU) — منابع تغذیه
مدل مبنا: ISR4331/K9
PSUهای سازگار: PWR-4330-AC، PWR-4330-POE-AC
ISR4331 نسخه DC باید جدا تطبیق داده شود؛ Hot-swap برای 4331 مجاز فرض نشود.
این فهرست سازگاری شاسی است؛ تعداد، AC/DC، جهت هوا، ورودی و بودجه PoE باید پیش از تأمین تطبیق داده شوند.

Router Modules — ماژول‌های روتر
مدل مبنا: ISR4331/K9
ماژول‌های سازگار: NIM-ES2-4، NIM-ES2-8، NIM-ES2-8-P، NIM-1GE-CU-SFP، NIM-2GE-CU-SFP، SM-X-6X1G، SM-X-4X1G-1X10G، SM-X-ES3-16-P، SM-X-ES3-24-P، SM-X-16G4M2X، NIM-2FXO، NIM-4FXO، NIM-2FXS، NIM-4FXS، NIM-2FXSP، NIM-4FXSP، NIM-2FXS/4FXO، NIM-2FXS/4FXOP، NIM-4E/M، NIM-2BRI-NT/TE، NIM-4BRI-NT/TE، SM-X-8FXS/12FXO، SM-X-16FXS/2FXO، SM-X-24FXS/4FXO، PVDM4-32، PVDM4-64، PVDM4-128، PVDM4-256، SM-X-PVDM-500، SM-X-PVDM-1000، NIM-1MFT-T1/E1، NIM-2MFT-T1/E1، NIM-4MFT-T1/E1، NIM-8MFT-T1/E1، NIM-1CE1T1-PRI، NIM-2CE1T1-PRI، NIM-8CE1T1-PRI، NIM-2BRI-S/T، NIM-4BRI-S/T، NIM-1T، NIM-2T، NIM-4T، NIM-16A، NIM-24A، SM-X-64A، NIM-VAB-A، NIM-VA-B، NIM-LTEA-EA، NIM-LTEA-LA، SM-X-NIM-ADPTR
این فهرست تطبیق قطعه با میزبان است؛ اشغال هم‌زمان اسلات‌ها، آداپتور، DSP، پاور، مجوز و حالت نرم‌افزار باید در BOM تأیید شود.
این فهرست سازگاری شاسی است؛ تعداد، اسلات آزاد، carrier/adapter، DSP، مجوز و حالت نرم‌افزار باید پیش از تأمین تطبیق داده شوند.

تاریخ بازبینی: 2026-10-15 · دیتاشیت کنونی سیسکو

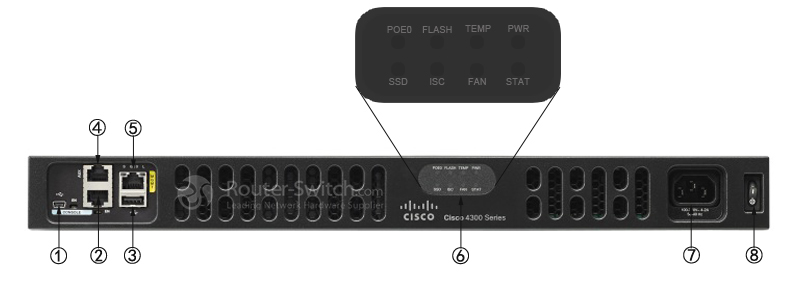

Photos — تصاویر واقعی و نمای پورت‌ها

Datasheets & Guides — دیتاشیت و راهنماها

PDFها فایل کامل همان سند/فصل با عنوان زیرند و نسخه بایگانی هستند. مشخصات و چرخه عمر با منابع کنونی بازبینی شده‌اند؛ دستورهای راهنمای نرم‌افزار قدیمی باید با IOS نصب‌شده تطبیق داده شوند.

Compatible Options — گزینه‌های سازگار

این جدول نمونه‌های بررسی‌شده است؛ فهرست کامل و حداقل نسخه/حالت IOS در ماتریس رسمی سیسکو آمده است. تعداد قابل نصب و ترکیب هم‌زمان باید با اسلات، برق، DSP و نسخه بررسی شود. قطعات جدول خودکار جزو اقلام همراه روتر نیستند.
