C9400-SUP-1
UADP 2.0 · Supervisor Engines — ماژول‌های پردازشی
Cisco

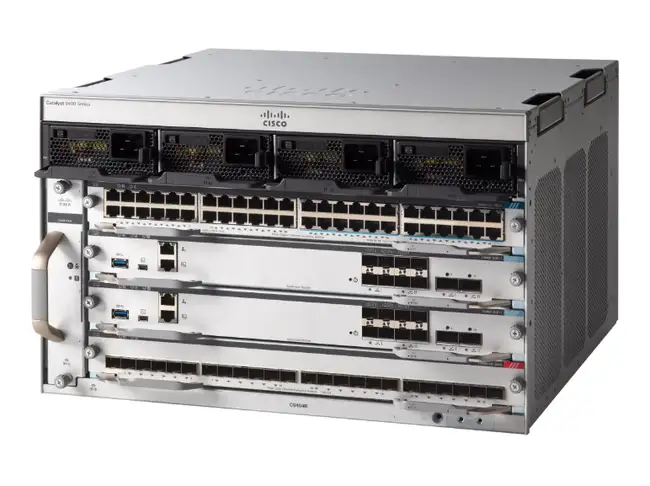

تصویر مرجع خانواده؛ عکس اختصاصی همین پارت‌نامبر نیست. تصویر شاسی C9404R از صفحه معرفی مدل؛ کارت‌ها، پاور و Supervisorهای دیده‌شده الزاماً همراه شاسی نیستند.
Switches — سوییچ‌ها
C9404R
Cisco Catalyst C9404R
4 اسلات · Chassis — شاسی
استعلام قیمتموجودی، قیمت و زمان تحویل پس از استعلام تأیید می‌شود.
راهنمایی کارشناس برای انتخاب مدل TECHNICAL DETAILS
مشخصات فنی
Chassis — شاسی
| Product ID — پارت‌نامبر | C9404R |
|---|---|
| Hardware PID — سخت‌افزار پایه | C9404R |
| نوع تجهیز | شاسی ماژولار |
| تعداد کل اسلات | 4 |
| اسلات کارت شبکه | 2 |
| اسلات Supervisor | 2؛ شماره اسلات 2 و 3 |
| Supervisor سازگار | C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL |
| حداکثر پورت مسی/1G/10G | 96 با کارت مناسب؛ ظرفیت پورت به معنای بودجه PoE کامل نیست |
| پهنای باند هر اسلات | حداکثر 480 Gbps با C9400X-SUP-2XL؛ با سایر Supervisorها کمتر است |
| جایگاه پاور | 4 |
| پاورهای قابل انتخاب | C9400-PWR-3200AC / C9400-PWR-3200ACT / C9400-PWR-2100AC / C9400-PWR-3200DC |
| PoE — برق روی شبکه | به کارت، تعداد پاور، ولتاژ ورودی و بودجه توان وابسته است؛ حداکثر 90W برای هر پورت روی کارت مناسب |
| افزونگی | Dual Supervisor / NSF / SSO؛ پاور N+1 یا N+N طبق طراحی |
| Fan Tray — سینی فن | C9404-FAN= |
| Airflow — مسیر هوا | Side-to-side؛ دسترسی سرویس از جلو/عقب طبق راهنمای سخت‌افزار |
| ابعاد H × W × D (cm) | 26.53 × 43.94 × 41.40 |
| ارتفاع رک | 6 RU |
| وزن شاسی با سینی فن (kg) | 17.2 |
| اقلام لازم برای دستگاه کامل | شاسی + Supervisor + کارت شبکه + پاور کافی + فن و لایسنس؛ شاسی خالی پورت شبکه عملیاتی ندارد |
| سیستم‌عامل | Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است |
| موجودی و قیمت | پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست |
برای بودجه PoE، تعداد دستگاه‌های هم‌زمان و ولتاژ واقعی ورودی باید محاسبه شود؛ حداکثر تعداد پورت با 90W روی همه پورت‌ها یکسان نیست.
توضیحات ثبت‌شده برای این محصول
Cisco Catalyst C9404R
Product ID — پارت‌نامبر: C9404R
Hardware PID — سخت‌افزار پایه: C9404R
نوع تجهیز: شاسی ماژولار
تعداد کل اسلات: 4
اسلات کارت شبکه: 2
اسلات Supervisor: 2؛ شماره اسلات 2 و 3
Supervisor سازگار: C9400-SUP-1 / C9400-SUP-1XL / C9400-SUP-1XL-Y / C9400X-SUP-2 / C9400X-SUP-2XL
حداکثر پورت مسی/1G/10G: 96 با کارت مناسب؛ ظرفیت پورت به معنای بودجه PoE کامل نیست
پهنای باند هر اسلات: حداکثر 480 Gbps با C9400X-SUP-2XL؛ با سایر Supervisorها کمتر است
جایگاه پاور: 4
پاورهای قابل انتخاب: C9400-PWR-3200AC / C9400-PWR-3200ACT / C9400-PWR-2100AC / C9400-PWR-3200DC
PoE — برق روی شبکه: به کارت، تعداد پاور، ولتاژ ورودی و بودجه توان وابسته است؛ حداکثر 90W برای هر پورت روی کارت مناسب
افزونگی: Dual Supervisor / NSF / SSO؛ پاور N+1 یا N+N طبق طراحی
Fan Tray — سینی فن: C9404-FAN=
Airflow — مسیر هوا: Side-to-side؛ دسترسی سرویس از جلو/عقب طبق راهنمای سخت‌افزار
ابعاد H × W × D (cm): 26.53 × 43.94 × 41.40
ارتفاع رک: 6 RU
وزن شاسی با سینی فن (kg): 17.2
اقلام لازم برای دستگاه کامل: شاسی + Supervisor + کارت شبکه + پاور کافی + فن و لایسنس؛ شاسی خالی پورت شبکه عملیاتی ندارد
سیستم‌عامل: Cisco IOS XE؛ نسخه مجاز به سخت‌افزار و ماتریس قابلیت وابسته است
موجودی و قیمت: پس از استعلام تأیید می‌شود؛ درج در کاتالوگ به معنی موجودی نیست
برای بودجه PoE، تعداد دستگاه‌های هم‌زمان و ولتاژ واقعی ورودی باید محاسبه شود؛ حداکثر تعداد پورت با 90W روی همه پورت‌ها یکسان نیست.
مرجع سیسکو: https://www.cisco.com/c/en/us/products/collateral/switches/catalyst-9400-series-switches/nb-06-cat9400-ser-data-sheet-cte-en.html
تاریخ بررسی: 2026-10-15
Network Modules (NM) — ماژول‌های شبکه
مدل مبنا: C9404R
Modular Chassis — توسعه با Line Card و Supervisor اختصاصی؛ NM سوییچ‌های ثابت برای این شاسی قابل نصب نیست.
Power Supplies (PSU) — منابع تغذیه
مدل مبنا: C9404R
PSUهای سازگار: C9400-PWR-2100AC، C9400-PWR-3200AC، C9400-PWR-3200ACT، C9400-PWR-3200DC
تعداد پاور موردنیاز با کارت‌ها و آرایش افزونگی تعیین می‌شود.
این فهرست سازگاری شاسی است؛ تعداد، AC/DC، جهت هوا، ورودی و بودجه PoE باید پیش از تأمین تطبیق داده شوند.
تاریخ بررسی مشخصات: 2026-10-15 — منبع سیسکو
Compatible Components — قطعات سازگار
این‌ها گزینه‌های مرتبط با این مدل هستند؛ اجزای همراه محصول از فهرست اقلام همان SKU مشخص می‌شوند. انتخاب هم‌زمان قطعات باید از نظر Supervisor، نسخه نرم‌افزار و توان بررسی شود.
C9400-SUP-1XL
UADP 2.0 · Supervisor Engines — ماژول‌های پردازشی
C9400-SUP-1XL-Y
UADP 2.0 · Supervisor Engines — ماژول‌های پردازشی
C9400X-SUP-2
UADP 3.0sec · Supervisor Engines — ماژول‌های پردازشی
C9400X-SUP-2XL
UADP 3.0sec · Supervisor Engines — ماژول‌های پردازشی
C9400-LC-48HX
48 × 100M/1/2.5/5/10G RJ45 · Copper Line Cards — کارت‌های مسی
C9400-LC-48TX
48 × 100M/1/2.5/5/10G RJ45 · Copper Line Cards — کارت‌های مسی
C9400-LC-12QC
12 × 40G QSFP+ یا 4 × 100G QSFP28 + 4 × 40G QSFP+ · Fiber Line Cards — کارت‌های فیبر
C9400-LC-24XY
20 × 25G SFP28 + 4 × 10G SFP+ · Fiber Line Cards — کارت‌های فیبر
C9400-LC-48UX
24 × 100M/1/2.5/5/10G + 24 × 10/100/1000 RJ45 · Copper Line Cards — کارت‌های مسی
C9400-LC-48HN
48 × 100M/1/2.5/5G RJ45 · Copper Line Cards — کارت‌های مسی
C9400-LC-48H
48 × 10/100/1000 RJ45 · Copper Line Cards — کارت‌های مسی
C9400-LC-48U
48 × 10/100/1000 RJ45 · Copper Line Cards — کارت‌های مسی
C9400-LC-48P
48 × 10/100/1000 RJ45 · Copper Line Cards — کارت‌های مسی
C9400-LC-48T
48 × 10/100/1000 RJ45 · Copper Line Cards — کارت‌های مسی
C9400-LC-48XS
48 × 1/10G SFP/SFP+ · Fiber Line Cards — کارت‌های فیبر
C9400-LC-24XS
24 × 1/10G SFP/SFP+ · Fiber Line Cards — کارت‌های فیبر
C9400-LC-48S
48 × 1G SFP · Fiber Line Cards — کارت‌های فیبر
C9400-LC-24S
24 × 1G SFP · Fiber Line Cards — کارت‌های فیبر
لایسنس و پشتیبانی
لایسنس پایه Network با اشتراک مدت‌دار Cisco DNA یا Catalyst Software یکسان نیست. مدل جدید Unified Switching نیز به قرارداد و نسخه IOS XE وابسته است؛ نوع، تعداد و مدت در استعلام مشخص شود. قیمت و فعال‌سازی پس از تطبیق پارت‌نامبر و Smart Account تأیید می‌شود.
Cisco DNA Essentials — 3 سال
C9400-DNA-E-3Yاشتراک مدت‌دار برای شاسی Catalyst 9400؛ این مورد مجوز دستگاه یا فایل IOS نیست. تطبیق سطح پایه و تعداد مجوز لازم است.
استعلام قیمت
Cisco DNA Essentials — 5 سال
C9400-DNA-E-5Yاشتراک مدت‌دار برای شاسی Catalyst 9400؛ این مورد مجوز دستگاه یا فایل IOS نیست. تطبیق سطح پایه و تعداد مجوز لازم است.
استعلام قیمت
Cisco DNA Essentials — 7 سال
C9400-DNA-E-7Yاشتراک مدت‌دار برای شاسی Catalyst 9400؛ این مورد مجوز دستگاه یا فایل IOS نیست. تطبیق سطح پایه و تعداد مجوز لازم است.
استعلام قیمت
Cisco DNA Advantage — 3 سال
C9400-DNA-A-3Yاشتراک مدت‌دار برای شاسی Catalyst 9400؛ این مورد مجوز دستگاه یا فایل IOS نیست. تطبیق سطح پایه و تعداد مجوز لازم است.
استعلام قیمت
Cisco DNA Advantage — 5 سال
C9400-DNA-A-5Yاشتراک مدت‌دار برای شاسی Catalyst 9400؛ این مورد مجوز دستگاه یا فایل IOS نیست. تطبیق سطح پایه و تعداد مجوز لازم است.
استعلام قیمت
Cisco DNA Advantage — 7 سال
C9400-DNA-A-7Yاشتراک مدت‌دار برای شاسی Catalyst 9400؛ این مورد مجوز دستگاه یا فایل IOS نیست. تطبیق سطح پایه و تعداد مجوز لازم است.
استعلام قیمت
برای بررسی لایسنس یا قرارداد پشتیبانی، همین مدل را به استعلام اضافه کنید و قابلیت و مدت موردنیاز را در توضیحات بنویسید.
Network Modules (NM) — ماژول‌های شبکه
مشاهده همه NMها در بخش ماژول‌ها و استعلام مستقل
سوییچ: C9404R · مدل مبنا: C9404R
Modular Chassis — توسعه با Line Card و Supervisor اختصاصی؛ NM سوییچ‌های ثابت برای این شاسی قابل نصب نیست.
ماتریس رسمی و محدودیت‌های سازگاری Cisco · بازبینی: 2026-10-17
Power Supplies (PSU) — منابع تغذیه
مشاهده همه PSUها در بخش ماژول‌ها و استعلام مستقل
دستگاه: C9404R · مدل مبنا: C9404R
تعداد پاور موردنیاز با کارت‌ها و آرایش افزونگی تعیین می‌شود. تعداد موردنیاز، پاورهای همراه دستگاه، AC/DC، جهت هوا و بار PoE باید جدا تطبیق داده شوند.
پاور و دستگاه دو ردیف جدا با قیمت و تعداد مستقل خواهند بود. تعداد نهایی را در لیست استعلام بررسی کنید.
| PSU — پارت‌نامبر | توان و محدودیت | جزئیات |
|---|---|---|
| C9400-PWR-2100AC | 2100 W · AC طبق راهنمای شاسی نسخه نرم‌افزار و توان موردنیاز مطابق راهنمای دستگاه بررسی شود. توان AC در برق ورودی پایین کاهش می‌یابد؛ تعداد و یکسانی توان و ولتاژ با حالت Combined/N+1/N+N و کارت‌ها بررسی شود. | اطلاعات و استعلام مستقل PSU |
| C9400-PWR-3200AC | 3200 W · AC طبق راهنمای شاسی نسخه نرم‌افزار و توان موردنیاز مطابق راهنمای دستگاه بررسی شود. توان AC در برق ورودی پایین کاهش می‌یابد؛ تعداد و یکسانی توان و ولتاژ با حالت Combined/N+1/N+N و کارت‌ها بررسی شود. | اطلاعات و استعلام مستقل PSU |
| C9400-PWR-3200ACT | 3200 W · AC طبق راهنمای شاسی نسخه نرم‌افزار و توان موردنیاز مطابق راهنمای دستگاه بررسی شود. توان AC در برق ورودی پایین کاهش می‌یابد؛ تعداد و یکسانی توان و ولتاژ با حالت Combined/N+1/N+N و کارت‌ها بررسی شود. | اطلاعات و استعلام مستقل PSU |
| C9400-PWR-3200DC | 3200 W · DC طبق راهنمای شاسی نسخه نرم‌افزار و توان موردنیاز مطابق راهنمای دستگاه بررسی شود. توان AC در برق ورودی پایین کاهش می‌یابد؛ تعداد و یکسانی توان و ولتاژ با حالت Combined/N+1/N+N و کارت‌ها بررسی شود. | اطلاعات و استعلام مستقل PSU |
ماتریس رسمی و محدودیت‌های سازگاری Cisco · بازبینی: 2026-10-17
